如何快速搭建自动驾驶的硬件系统?禾多科技给出了答案

如何搭建一套适合L2-L5自动驾驶的硬件系统?

主讲导师|李文俊

本文编辑|梁家祥

4月20日起,智东西公开课推出自动驾驶系列课第二季,9位自动驾驶新势力的创始人和高管将带来9节系列课。

本文为自动驾驶系列课第二季第5课禾多科技轩辕平台负责人李文俊主讲的图文实录,主题为《如何快速搭建自动驾驶的硬件系统》。共计10800字,预计12分钟读完。一起了解下课程的提纲:

1、自动驾驶硬件系统的组成和介绍

2、车辆平台与传感器对自动驾驶算法的影响

3、如何搭建一套适合L2-L5自动驾驶的硬件系统

在浏览正文之前,可以先思考以下几个问题:

-在自动驾驶领域中,HoloPilot和HoloParking分别实现了什么功能?

-一个适合自动驾驶算法开发的线控平台需要克服哪些问题?

-传感器的标定和同步对整个硬件平台有什么影响?

-相比于其他的自动驾驶硬件平台,轩辕平台的优势是什么?

主讲实录

李文俊:大家好,我是禾多科技的李文俊,非常开心今天可以在这里和大家一起交流自动驾驶硬件相关的问题,尤其是自动驾驶研发平台的相关问题,也非常感谢智东西的邀请。

先自我介绍下,我在禾多科技主要参与硬件相关的工作,比如车辆底层控制传感器等,从毕业以后就投身自动驾驶领域,也算是一个自动驾驶的老兵了,这些年在工作中也趟过许多坑,下面我会跟大家一一分享。

今天我的分享将分为下面几个部分:

1、禾多科技简介;

2、自动驾驶的相关组成模块;

3、在自动驾驶硬件系统中遇到过的一些问题、趟过的坑以及一些硬件系统对上层软件算法的影响;

4、最后我会向大家推荐一款适合L2到L5的自动驾驶硬件系统。

首先和大家介绍一下禾多科技,禾多科技成立于2017年6月,专注于打造基于前沿人工智能技术和汽车工业技术的自动驾驶方案。禾多这个名字来源于“移”字的两个部分,禾多的英文名是Holomatic,意思是完全的控制。我们的愿景是希望重新定义中国的自动驾驶来升级中国的出行,因此从整个技术研发到未来的产品都会聚焦在中国本土化的驾驶场景上。

禾多科技的创始人兼CEO倪凯博士,曾经创建百度的无人驾驶团队,负责百度无人车的研发和部分高精地图的工作。我们目前在北京和上海都有团队,北京更加侧重于软件算法,上海主要聚焦在硬件和产品化。作为一家拥有全栈自动驾驶量产方案研发能力的公司,我们的团队中90%以上是硕士或者博士,由于我们的目标是将自动驾驶技术真正落地到产品,因此会从人工智能学术研究和汽车方向的工程应用这两方面切入整体的技术研发,同时也希望更多志同道合的人才加入我们。

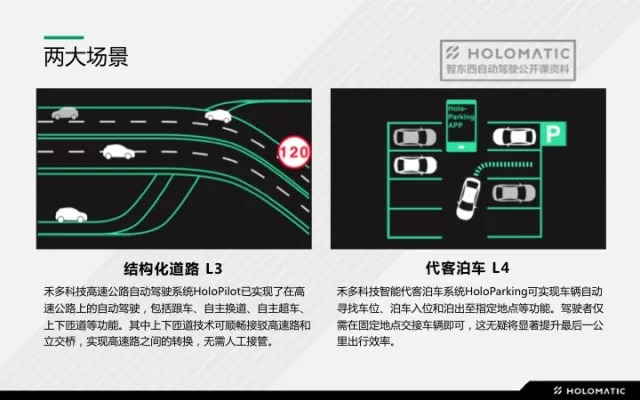

刚才说到中国本土化的驾驶场景,我们目前聚焦在两大应用场景,分别是结构化道路和以代客泊车为代表的最后一公里,并且提供这两个场景下的自动驾驶解决方案,这同时也是我们最主要的业务合作。禾多科技目前已经推出了两款原型系统,我们分别称为HoloPilot以及HoloParking。

HoloPilot已经实现了在高速公路上的自动驾驶,包括跟车、自主换道、自主超车以及上下匝道等功能,其中上下匝道技术可以顺畅地接驳高速公路和立交桥,实现高速公路之间的转换,且中间无需人工接管。最后一公里的代客泊车HoloParking项目现在已经可以实现车辆自动寻找车位、泊车入位和泊出至指定地点等功能。

我们自主研发的轩辕平台是一款横跨软硬件领域、可以支撑L2到L5级别的自动驾驶研发平台,如何通过调整和设置,为HoloPilot和HoloParking这两个项目提供诸多支持呢?下面我会仔细为大家讲解。

在我们看来,一个完备的自动驾驶硬件系统,应该至少包含以下三个最基本的组成:

(一)首先,自动驾驶最基本的硬件组成,就是一部车,并且是具备线控功能的车。所谓的线控就是指车辆可以通过上层发出的某些数字或者模拟的信号来控制车辆的某些行为,这里的上层就是大家平常所使用的比如电脑这样的控制单元,可以理解为自动驾驶的大脑,而这里的线控车辆可以认为是自动驾驶车辆的四肢。

线控车辆的控制行为又可以细分为以下几个模块:

1、纵向控制,纵向控制可以说是车辆的驱动和制动,目前纵向模块比较常见的接口有控制车辆的速度、加速度、发动机或者轮端的扭距;

2、横向控制,目前横向控制的接口主要有两种,一种是通过控制方向盘上的扭距来控制方向盘,第二种是直接控制方向盘的角度和转动速度。

车辆的纵向和横向控制可以认为是线控车辆最基本的线控功能,一辆车如果具备了这两种控制能力,已经可以完成一些比如高速巡航之类的简单自动驾驶功能。

除此之外,车辆的线控还应该包括一些其他的功能。比如档位的控制、转向灯控制、双闪控制等,只是这些控制与纵向、横向控制不同,大多都是一些定性控制,比如转向灯的开关。

线控车辆除了对大脑发出的一系列指令做出反应之外,作为自动驾驶的四肢,车辆还需要向大脑反馈自己一系列的状态,比如车辆是处于自动驾驶状态还是人工驾驶状态;另外,一旦驾驶员接管车辆,控制车辆也应该给予上传相应的反馈。除此之外,还有一些车辆自身状态的信息,比如车速、轮速等信息都是比较重要的。对于上层算法的输入,比如上层的控制单元、定位单元,都可以用到这些车辆信息。

还有一个我们认为比较关键的地方,就是一旦车辆不能正确地反馈上层的控制命令,那么车辆本身就需要反馈一种车辆的错误状态,这样开发人员才能根据车辆的错误状态来解决车辆报错的问题。

除了车辆的控制和反馈之外,线控车辆在通信接口上还会有一些不同的地方。目前绝大多数的线控车辆应该都是用CAN总线作为通信接口,但是不排除有些车辆会使用类似车载以太网这些结构作为控制接口。

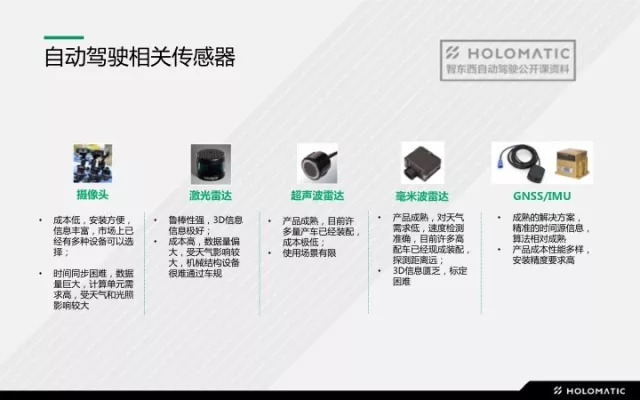

(二)第二个自动驾驶硬件系统必要的组成部分是相关的传感器。前面有提到过,其实车辆本身也可以算做自动驾驶的一个最基本的传感器,本身会提供车辆的一些基本信息,而其他的一些自动驾驶相关的传感器就可以认为是自动驾驶的眼睛和耳朵。下面列举了一些比较有代表性的传感器。

摄像头:这种传感器有一个非常大的优点,就是成本非常低廉,目前市场上已经有很多量产级别和车规级别的摄像头可以供大家挑选。目前很多量产车都可以在不同的位置上安装摄像头这种传感器。另外一方面是在算法层面,由于摄像头相关算法(比如视觉定位)已经发展很长时间,有些算法已经比较成熟了,已经能够很快地在自动驾驶上实现,并且目前看来是有一些算法的效果还不错。

但是摄像头的缺点也是有的,在做硬件的人看来,摄像头本身的时间同步比较困难,对于摄像头本身来说,需要考虑它是GlobalShutter(全局快门)还是RollingShutter(卷帘快门)。如果我们要做到精准的时间同步,还需要考虑从摄像头底层去得到每张图的曝光时间,从而得到每张图精确的成像时间,因此这种同步往往是非常困难的,也会影响后续传感器融合的算法性能。

禾多科本身是聚焦在自动驾驶的量产项目上的,我们发现相机还有一个问题是视觉算法对于计算单元的需求比较高,目前很多的算法可能都需要高性能的GPU或者定制化的FPGA,这些芯片目前很难有量产化的前景,至少最近几年不会。

另外相机本身的输出量非常大,如果想要无损地保存相机里面的数据,在量产的方案里几乎不太可能。最后还有一个相机最显而易见的问题是,它不是一个全天候工作的传感器,在一些比较恶劣的天气或者是在天黑的时候,相机的一些算法就不能正常工作了。



激光雷达:激光雷达可以是自动驾驶的宠儿,从最早的DARPA挑战赛开始,到现在很多的自动驾驶解决方案都依赖于激光雷达,所以从现在看来,无论国内还是国外都有很多激光雷达的供应商,当然激光雷达这么受青睐也是有原因的,它的优点是能够非常精确地拿到厘米级的数据,而且能够非常精确地测量出周围的3D信息。

从激光雷达立足于自动驾驶量产方面来看,成本还是降不下来,虽然固态雷达这样的低成本方案已经提出很长时间了,但是目前市面上依然没有特别成熟的固态雷达解决方案。另一个问题是激光雷达目前都是属于旋转式的机械结构,这种结构往往是很难通过车规的,因此想要做到前装量产是比较困难的。而在我们的了解中,现在也只有法雷奥Valeo的四线激光雷达通过了车规,装到了量产车上面。

以前我们在使用激光雷达的时候出现过这种问题,在下雨天时,地上的积水和天空中的雨水都会对激光雷达的测量造成非常大的噪声。所以激光雷达也不能认为是一个全天候的传感器,但是它对天气的要求并没有相机那么苛刻,因此我相信,不止是禾多,很多从事自动驾驶相关的工作人员也都很期待下一代激光雷达的产品,不管是固态的还是一些其他形式的激光雷达。

超声波雷达:这是一款已经大量量产并且安装上车的传感器,现在大部分的车已经在用超声波雷达做一些倒车相关的功能,所以在自动驾驶上使用超声波雷达会使得传感器的成本非常低,因为一方面超声波雷达本身造价低,另一方面不需要再去额外安装这些传感器。但是超声波雷达在自动驾驶中扮演的角色并不是那么重要,因为其本身的使用场景比较有限,有效的探测距离也只不过在几米范围内,不过在一些特定场景,比如自动停车功能中,超声波雷达是不可或缺的一环。

毫米波雷达:也是一款量产级别的传感器,目前很多的量产车都安装了至少一个毫米波雷达来实现ACC这样的功能,甚至有一些高配的车安装了5-6个毫米波雷达,我们认为,如果在一辆车上安装了5-6个毫米波雷达,那么这种配置可以看作是已经到了L4级别下可使用的配置,因此在今后的方案中,毫米波雷达的使用成本也会比较低。

而且毫米波雷达本身的探测距离和速度也是非常重要的优点,对于障碍物的速度,毫米波雷达是能够直接检测出来的,而不像其它传感器是算出来的。并且很多毫米波雷达是全天候工作的传感器,从经验来看,毫米波雷达确实可以比较好的应付下雨、下雪这样的天气。

不过毫米波雷达的缺点也比较明显,毫米波雷达的检测结果往往缺乏3D信息,只是检测到一个障碍物的点,会导致毫米波雷达与其他传感器或者与车身的标定变得非常困难。好消息是,一些大的毫米波雷达供应商都在开发下一代产品,比如博世的第五代毫米波雷达,他们会开放出毫米波雷达更加底层、类似激光点云的信息,相信这种产品的问世,会使自动驾驶受益匪浅。

GNSS/IMU组合惯导:我们通常把这两个传感器放在一起,因为这两个传感器经常一起配合使用来提供比较稳定精准的定位信息,而且他们之间的融合算法也已经相对比较成熟,可以大量使用在各种自动驾驶方案中。除了获得定位信息之外,GNSS也可以为整个自动驾驶系统提供稳定的时间源,可以用这个时间源做各个传感器和车身之间的同步信息等同步方案。

(三)自动驾驶的计算单元:也就是我们前面提到的自动驾驶的大脑,从自动驾驶的研发或者量产来说,计算单元大概可以分为以下的三种情况:

1、使用比较成熟的工控机,这种方法最快也最方便,很适合自动驾驶初期的算法开发与验证,不过使用工控机,日后的量产就难以实现;

2、使用第三方提供的研发平台,这里面最著名的就是NVIDIA提供的Drive PX2,但是从使用经验上来看,也存在一些问题,比如定制化不足,容易出现资源浪费或者资源不足的问题;

3、自研研发平台,上图展示的就是禾多自己开发的一个比较简单的嵌入式控制单元,不过这种做法在研发上往往需要耗费很多精力和时间。

以上就是自动驾驶硬件系统的三个组成部分:自动驾驶的四肢——线控车辆、自动驾驶的眼睛——传感器、自动驾驶的大脑——计算单元。下面我会主要针对平台和传感器对自动驾驶算法的影响进行一些具体的讨论。

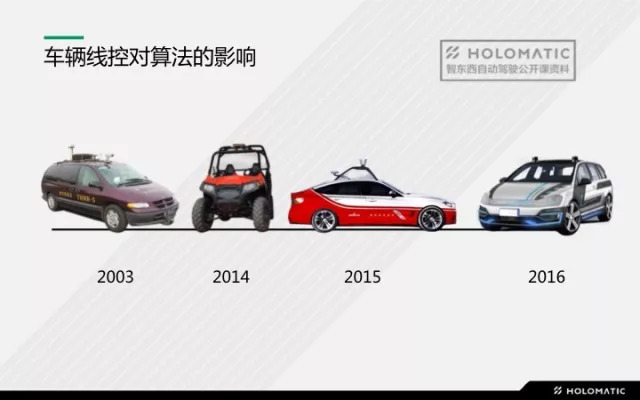

这张图展示了我们从事自动驾驶以来使用过的线控平台,第一辆车是当时CEO倪凯在清华上学时使用的线控平台;第二辆车是在百度最开始使用的线控平台,当时主要用它来验证我们最初的一些算法;第三辆车是当时百度和宝马合作一起改的一辆线控车,后来也是这辆车完成了百度自动驾驶的Demo;最后一辆车是我们在后续工作中使用的大众高尔夫的线控车辆。

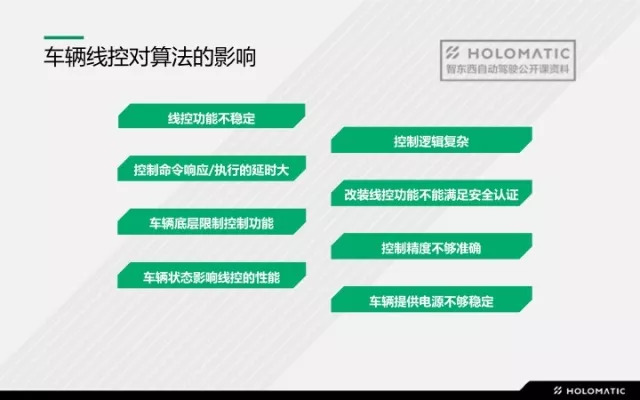

在使用这么多线控车辆的经验当中,我们深深地感受到,要找到一个适合自动驾驶算法开发的线控平台,并不是一件非常容易的事情,我们在使用过程中也遇到过非常多的坑。

首先是线控功能的不稳定,有一些线控车辆虽然具备线控能力,但是往往会出现功能不稳定的情况,比如做三次测试,有两次测试是有问题的,只有一次测试才能成功,这往往会影响算法的调试效率;另外是控制逻辑的复杂性,具体表现在有些线控车辆要实现线控指令,必须按照一定的时间顺序和先后顺序向车辆发送一系列的指令,一旦中间有哪个环节出错,就会出现车辆报错的情况。

还有一些车辆本身的控制存在响应延时较长的问题,这种大延时往往是控制算法所担心的,会加大车辆的控制误差;另外有一些线控平台是通过外加装设备的方式来达到线控作用,通过外加装的方式,除了会有一定的延时以外,还会造成线控性能的不可靠,虽然线控平台的控制接口已经成功实现,但还是绕不开底层的一些限制,比如有些车辆的纵向控制只有当车速达到某个速度以上才能激活。

线控车辆的纵向和横向控制不准确也是一个问题,比如车辆的底层控制调试得不是很好,方向盘的控制有时候会有很大的超调出现,这种不精准的控制肯定会影响上层的算法调试。我们就曾经遇到过车辆的线控和车辆的状态强相关的情况,比如方向盘上可施加的力矩和当前的车速成反比,导致上层的控制算法会根据车辆的状态做出不同的调试,在不同的车速下会有两套不同的参数等类似问题。

最后一个问题是线控车辆的供电问题,因为整个自动驾驶硬件系统的供电可能都要由线控平台来提供,所以供电的稳定性也非常关键,尤其是目前有一些计算单元对供电的稳定性有着非常严格的要求,我们之前也遇到过因为车辆点火导致车辆电瓶抖动而损坏了GPU的情况。

以上就是我们在线控平台上遇到过的一些问题,相信今后大家在从事自动驾驶时,在线控平台上也会有更多的困难和挑战,这也凸显出一个良好线控平台的重要性。

下面我将分享一下关于传感器的标定和同步对整个硬件平台的影响。

激光雷达和车体的外参标定:激光雷达是我们在车上装的一个比较鲁棒的传感器,因此很多的传感器(比如毫米波雷达、摄像头)可能都是通过将它们与激光雷达进行标定,再与车身之间得到一个外参,可以看出激光雷达与车体的外参标定是十分重要的。

上图展示了标定前和标定后两种情况,左边是把激光雷达放在车辆上,同时工程师手量了一个外参,包括XYZ以及旋转的角度,然后根据外参让车辆动起来,将车在不同的pose下采集到的激光点云叠加,根据叠加的效果发现量出来的外参有时是很不准确的,从图上可以看出,在右上角的位置应该是有一面墙的,由于外参的不准确,所以导致点云叠加起来的墙非常模糊。

因此我们通过一些算法将激光与车体外参进行了充分的标定,标定后的结果就是右边这幅图。从这幅度可以看到标定之后再将点云叠加,这时墙面已经变得很薄了,同时这个直角已经很明显了,如果我没有记错,应该是使用Velodyne16线激光雷达和车体的标定。

毫米波雷达的标定:一直以来,毫米波雷达的标定都是一个比较困难的问题,前面讲过毫米波雷达的输出是缺乏3D信息的,因此它检测到的障碍物只是一个点,而这个点又不是物体上非常有规律的点,比如如果是一个正方形,那么它就会返回正方形的一个角点,通常是根据角度和毫米波发生的角度来返回一个能量最集中的点。

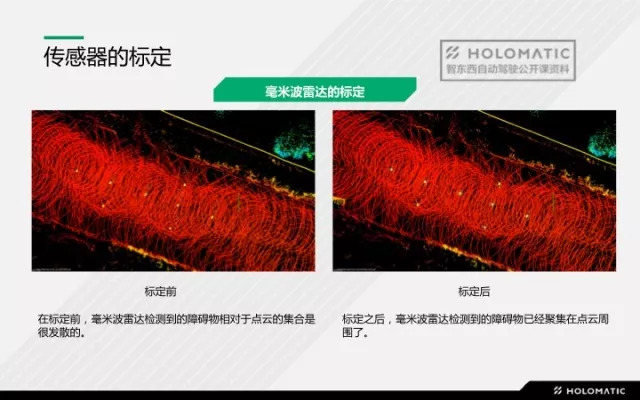

这种不确定性和缺乏3D信息会造成一种标定的困难,这里有两幅图,同样也是标定前和标定后。其中红色的线是激光点云叠加后的线,黄色的大点是我们标定时使用的一些柱子工具,我们想通过这些柱子来标出毫米波雷达和激光雷达的位置,这些黄色的点是我们用来标记出这些柱子在激光雷达点云中的位置。

如果大家放大图片,可以看到左侧图像中黄色点附近有很多零零星星排布的小黄点,这些黄色的点就是当我们的车绕着这些柱子开的时候,毫米波雷达在某些时刻记录下来的障碍物的位置。

这些位置跟激光点云中的点还是比较分散的,如果把这种结果直接用来做后面的障碍物标注,影响会非常大,很难将激光点云中黄色的点跟这些散列分布的小黄点进行融合到一起。

而我们是经过一个毫米波雷达标定,最后的标定结果是呈右图显示,虽然没有完全让黄色的激光雷达点云和毫米波雷达障碍物的点重合到一起,但是目前他们已经很集中了,因此再把这种的结果交还给后续的融合算法,就会得到一个比较好的效果。

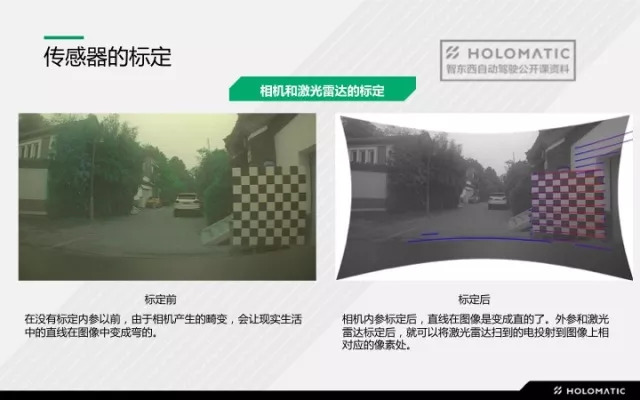

摄像头的标定:我们将摄像头的位置与激光雷达的位置进行标定,从而反推到车体坐标系下摄像头的位置。其中摄像头的标定分为内参的标定和外参的标定。

内参的标定主要是体现在去畸变上,大家可以看左边图,我们选用的是一个广角的相机,区别还是比较明显的,在现实中,我们的棋盘格应该是一个直角的棋盘格,但在相机上已经产生了弯曲的弧线。

通过内参的标定把畸变去了之后,虽然图片的尺寸发生了变化,但是这种现实生活中的直线在图像中也会还原成直的,这样能更加好地去进行外参的标定,可以把激光雷达的点云投射在棋盘格上,包括投射在我们的工作人员身上,这样就把摄像头和激光雷达的外参位置给标定出来了。

接下来分享下传感器的时间同步问题,有一些传感器其硬件本身可能就具备时间同步的功能,比如激光雷达、GPS/IMU等传感器,这类传感器的同步可能会比较容易实现,因此我们也不需要去考虑。比较麻烦的是CAN总线的时间同步,由于CAN总线没有时间源,因此我们也只能使用一个接近的方法去推断CAN总线的时间戳信息。

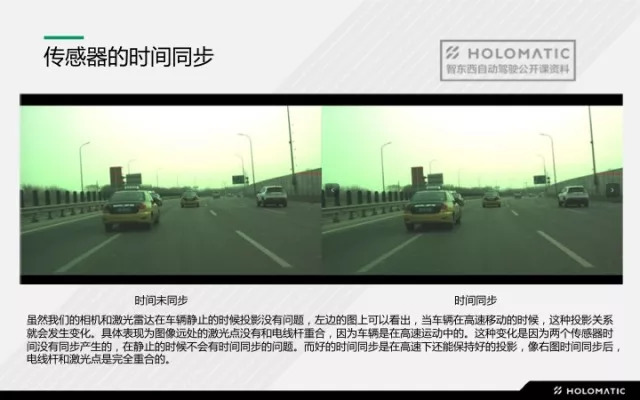

在这里我主要分享一下相机的时间同步,就像前面的相机实验,并不是一个比较困难的事情,我们需要知道每一帧图像的出发时间、相机的曝光时间,这样才能知道相机的真正成像时间,当然也可以把相机

时间戳延误会造成什么问题呢?大家可以看左边的这幅图,在上一张图片中,我们看到了在静止的状态下,我们的点云跟相机上的图片已经可以很好地重合到一起了。但是在这幅图中,由于车辆是在高速行驶状态下,时间戳延误会导致即便是标定好的外参,但是点云投射到相机上也会出现不吻合的情况,也就是左边这张图。

如果我们把相机的同步时间做精准了之后,就可以通过刚才的外参把点云投射到相对应的时间戳图像中,这样就会保证点云和图像中的元素还是重合的,即右图所展示的这样。

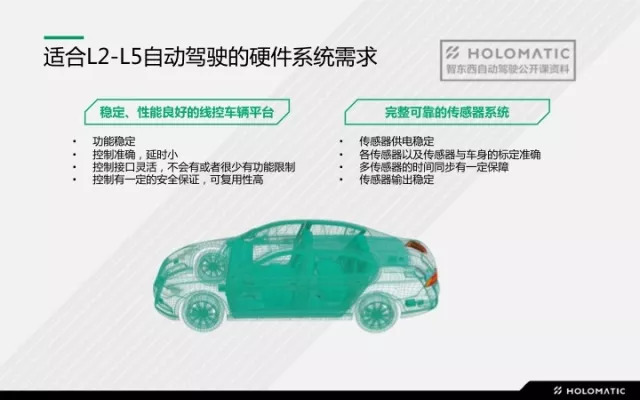

前面讲了车辆线控上的问题以及遇到的坑、传感器标定和同步的问题,那在我们看来,适合L2-L5自动驾驶的硬件平台是怎样的呢?

首先从线控平台来看,要保证功能的稳定性以及控制的准确性、延时小、控制接口灵活,尽可能少的功能限制,同时控制也要有一定的安全保障,可复用性高。

其次,在传感器系统上,需要有一套完整可靠的传感器系统,包括传感器的供电要稳定,各类传感器及传感器与车身的标定要准确,传感器的时间同步也要有一定的保证,并且要保证传感器有稳定的输出。

正是因为前面一些经验的痛点,通过自己的技术累积以及与国际主机厂和供应商的多个合作项目经验,我们发现研发效率取决于研发平台的完善度,并且是决定效率高低的因素之一,好的可搭载自动驾驶系统的车辆平台稀缺是目前绝大部分同行的痛点。于是我们禾多科技在2017年11月份发布了轩辕平台,并且认为轩辕平台是适合L2到L5自动驾驶需求的平台。

接下来我会给大家分享一段视频,这是去年11月份我们发布轩辕平台时的记录视频,在发布现场,两款测试平台车分别展示了八字绕桩、不刹车紧急变道、全车道无人接驳三个项目,大家可以看一下这个视频。

大家可以看到,在这个视频里面,展示了两款轩辕测试平台,分别进行了三个项目:

第一个是在一个有限的场地里面进行八字绕桩,当时的车速接近30km/h;

第二个是进行不减速变道,当时的车速是在60km/h左右,车子在不减速的情况下做两次连续的变道;

最后一个是在当时的卡丁车场地,平均车速是在30到40km/h进行绕场地一圈。

这三个项目都是在轩辕平台上通过自动驾驶的方式去实现的,其实当时的控制算法远远没有现在很多算法那么复杂,只是一些简单的算法通过轩辕平台的接口就能实现。

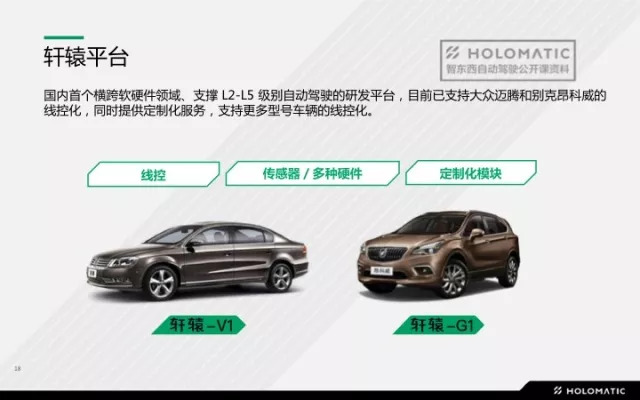

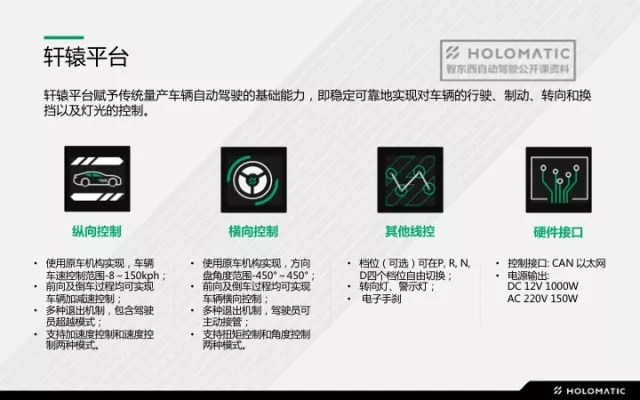

目前轩辕平台支持大众迈腾和别克昂科威两种车型,轩辕平台除了提供最基本的线控功能之外,还能提供各种定制化的服务,比如传感器和多种硬件的集成以及定制化的模块等服务。

从线控车辆的性能上看,轩辕平台在纵向控制上可以实现车速0-150Km/h的范围,倒车时候可以到达-8Km/h速度上的控制,并且提供多种紧急减速机制,纵向控制包含多种退出机制,包括驾驶员的超越模式等。横向控制可以达到方向盘从-450°到450°的功能实现,包括前进和后退两种操作,同样也支持多种退出机制。需要强调的是纵向控制和横向控制都是使用原车机构实现,所以在稳定性和安全可靠性上有一定的保障。对于其他的控制方向,我们目前支持的有档位切换、转向灯和警示灯的点亮。

在硬件接口上,支持CAN总线和以太网通信接口。在电源的输入方面,我们也做了一些工作,首先是做了一个12V的稳压模块,保证车辆所提供的电源能够稳定在12V,误差±10%范围内来满足一些元器件的要求,而我们能够提供的功率应该是在1000W左右。

除了线控车辆之外,轩辕平台还能提供一些其他的硬件支持服务,就像前面提到的电源管理设备,还可以提供一些计算平台以及人机交互的设备等;在软件方面,可以支持多种通信中间件,比如ROS等,还可以提供一些底层的控制模块、传感器驱动、传感器融合模块等。另外轩辕平台支持的传感器包括上面提到的所有自动驾驶基本的传感器,比如激光雷达、毫米波雷达、相机、组合惯导以及超声波雷达等。

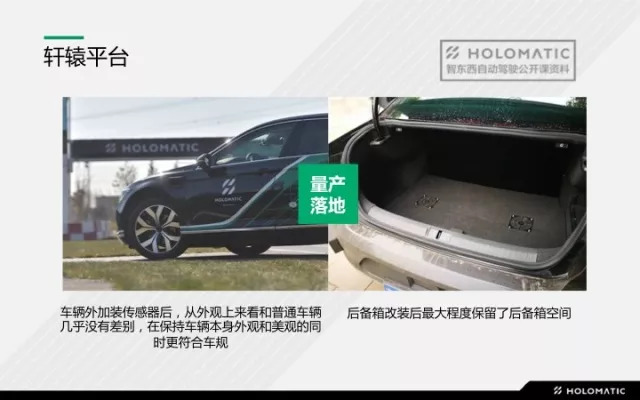

大家可以看一下我们对轩辕平台的改装,外加了一些传感器,比如毫米波雷达和激光雷达,并做了一定的隐藏,从外观上来看和普通车辆几乎没有差别,在保持车辆本身外观和美观的同时更符合车规,同时后备箱改装后也留出了足够的空间,为今后的量产和落地做一些前期的准备工作。

我们认为如果要做真正的自动驾驶量产系统,就要做封装的自动驾驶,要做嵌入式、低价格、可量产的设备,只有这样我们才能把方案提供给主机厂,才有机会量产面向大众,因此不管在软件上还是硬件上,禾多科技都是直接对量产服务的,对我们自己而言,轩辕平台同时也支撑着我们可以量产落地的自动驾驶产品。

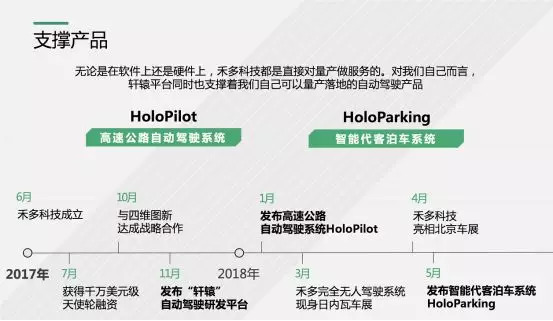

这是禾多科技从成立到现在的发展历程,大家可以看到,自从去年11月发布了轩辕平台以后,在短短几个月的时间里面,我们就完成了L3.5级别的高速公路自动驾驶解决方案HoloPilot;5月18日,我们在上海的汽车创新港发布了L4级别的智能代客泊车系统HoloParking。其中HoloPilot和HoloParking研发都是基于轩辕平台的支撑。

接下来跟大家简单介绍一下目前我们为什么选择聚焦于HoloPilot和HoloParking这两个场景,主要有以下几个原因。

首先,我们认为中国有自己本土化独有的交通状况和驾驶习惯,也意味着欧美的自动驾驶系统到了中国会有水土不服的情况,所以需要有适合中国人和道路情况的自动驾驶系统。

其次,我们把未来的出行场景分为三部分:1、高速公路,也就是我们的结构化道路;2、城市工况;3、最后一公里,其中也包括代客泊车。从解决用户的痛点、快速落地量产化的角度来看,我们认为高速公路和最后一公里可以说是整个行业内发展的重点,因此我们也把这两块作为首先要聚焦的场景,而城市工况会在更远的将来实现。

基于这样的考虑,我们发布了HoloPilot和HoloParking。而在研发过程中,我们也深刻地感受到一个稳定完善的自动驾驶研发平台是多么重要,所以我们希望通过轩辕平台与同行共享一个清晰有效的解决方案。自动驾驶生态覆盖的细分领域众多,除了各大车企外,比如初创公司、互联网基因企业、共享运营企业,甚至高校研发团队,有研发平台需求时,轩辕平台都可以为之赋能。

接下来我们来看一段5月18日发布HoloParking的现场演示视频。

大家在视频里可以看到,在轩辕平台上,在别克昂科威车型上我们已经完成了在停车场入口自动寻找车位、泊车入位的功能,同时轩辕平台也为HoloParking提供了一定的硬件支持。

我今天的分享就到这里结束了,谢谢大家。

提问环节

提问一

王学方-阿里-机器学习工程师

L4的量产车硬件成本短期内会降低吗?

李文俊:L4级别的量产车硬件方案成本,我认为短期内不会降低。当然这也要看L4级别具体用什么样的传感器配置。现在有的是用激光雷达的方案,也有用其他方案的,比如Mobileye的视觉方案,这样对比来看,纯用视觉方案可能在成本上会有一些降低,而激光雷达就像我刚才前面说的,虽然提出固态激光雷达已经有很长一段时间了,但是目前还看不到一个比较成熟的产品。除了传感器之外,计算单元的成本也是一个非常严峻的问题,比如GPS在成本上也是比较高的。所以我认为L4级别的硬件成本在短期内应该不会有降低。

提问二

张军良-电子科技大学-计算机视觉

自动驾驶的多传感器(激光雷达,多摄像头)做到时间的同步,空间上的对齐的,需要用到图像拼接的知识吗?

李文俊:我认为同步和标定应该是根据大家的算法来做的,目前来看,我们这边并没有用到图像拼接的知识,相反,如果在标定和同步上做到了一定的精度和准确度之后,反而会对后续的图像拼接有一定的帮助,因为你已经知道各个图像之间的相对关系,再用这些相对关系来做图像拼接,就会非常容易了。

提问三

曹宏为-四泽电子上海公司-工程师

1、关于车载以太网在L2-L5的系统中地位如何?

2、如果没有车载以太网技术的应用,L2-L5是否可以很好的实现?

李文俊:1,我个人比较看好车载以太网在自动驾驶系统中的应用,比如前段时间VALEO量产的SCALA激光雷达,其实它的输出接口就是BroadR-Reach的车载以太网。从现在的技术来看,不管是激光雷达还是前面所介绍到的下一代毫米波雷达,它们的数据量是CAN总线完全承受不了的,所以随着传感器的丰富,车载以太网将会是一个趋势。以前在和主机厂的一些合作中,他们也有计划把车身的整个通信全部转移到车载以太网中,包括车的控制以及信号反馈之类的,所以我认为车载以太网在L2-L5系统中应该会扮演着非常重要的角色。

2,如果没有车载以太网技术的应用,从传感器数据这方面来说,从L2到L5的实现就很难得到很好的保障。

提问四

黄立明-踏歌智行-CTO

硬件系统的冗余可靠设计与成本价格如何平衡?

李文俊:硬件冗余可以分为两部分,第一部分是车体本身执行结构的冗余,也是必不可少的,跟车辆的成本应该是没有关系的,比如博世的方案应该是由iBooster和ESP两套方案的,这个成本更多的是为车辆将来的系统稳定性考虑的,因此我认为这个成本是省不了的。

另一个是传感器的冗余,传感器的冗余也是有必要的,所以我们的HoloPilot和HoloParking设计方案,在车辆的360°范围内,每一个角度上至少有两个传感器的冗余,比如毫米波雷达+激光雷达冗余、相机+激光雷达冗余。至于成本的控制,很大程度上取决于自己的算法,如果自己的摄像头算法很强,摄像头+毫米波就可以达到车辆侧方的检测冗余,那么就会降低一些成本。

比起用激光雷达和毫米波雷达结合冗余方案,我们认为车辆的前方应该保留激光雷达+毫米波雷达+摄像头三个冗余,由于之前行业内发生过的一些事故,都是因为毫米波雷达和视觉传感器融合传递的信息没有激光雷达那么精确所造成的,因此我们的方式是在车辆的每个方向上至少有两个冗余,而在车辆的前方应该有三个冗余。而冗余的成本也是不能减少的,只能通过挑选不同的传感器来降低成本,比如侧面的激光雷达换成摄像头。
