近日，深圳奥维领芯科技有限公司（简称 “奥维领芯”）自研的RV9000系列异构SoC芯片顺利完成流片封装，芯片上电启动正常，核心基础模块测试一次性通过，运行符合设计预期。这意味着基于RISC-V的模块化可配置异构计算架构完成硅上实物验证，芯片研发取得重要里程碑突破。

自研链路实现硅上验证

芯片落地非一蹴而就。从顶层架构定义、功能模块开发，到多轮仿真、FPGA原型验证，再到投片流片、封装测试、样片回片，最终在实验室完成Bring-up上电调试点亮——每一步都是对设计、工艺与工程能力的综合考验。

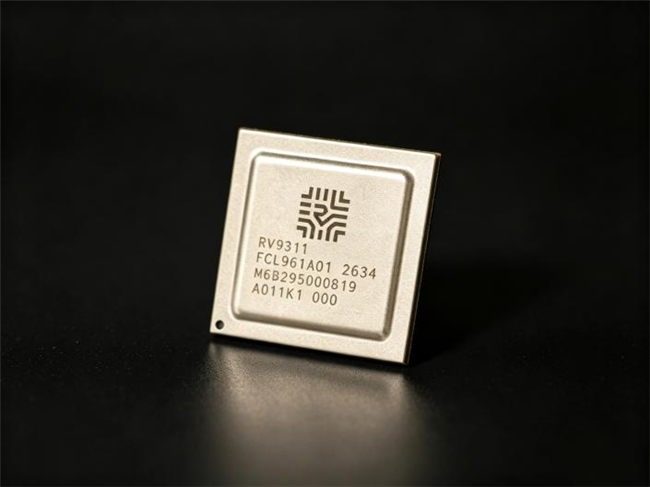

RV9000谱系RV9311芯片

流片成功，代表设计图纸转化为真实物理硅样片；点亮，则证明芯片上电后核心模块可以正常运转，实现了从 “造出来” 到 “可工作” 的关键跨越。奥维领芯此番打通从设计到回片点亮的完整链路，意味着前期模块化可配置异构架构设计、芯片前后端实现、软件与系统仿真验证成果，均得到了硬件实物验证。这是芯片从设计图纸走向商用产品至关重要的一步，也为后续产品迭代、生态共建筑牢基础。

RV9000系列点亮后，奥维领芯研发团队已全面启动完整功能调测、性能验证、SDK与操作系统porting适配工作，完善软件开发工具链，同步推进可靠性摸底测试与Alpha客户样片评估，多线并行推动产品向商业化演进。

模块化可配置异构架构设计

RV9000系列是奥维领芯打造的多核异构处理器平台，依托同一芯片Die衍生多规格型号，灵活覆盖不同性能与功能场景。

核心架构层面，RV9000采用RISC-V与DSA (领域专用架构) 相结合的模块化可配置众核异构设计，通过 NoC 片上网络实现计算核心之间的低延迟高速互联，在释放计算能力的同时，兼顾算力输出与功耗效率。产品提供4核、8核两种通用核心配置，部分型号额外集成16颗 SDPA (软件定义处理加速器) 专用处理核，异构算力组合最高可达24核。

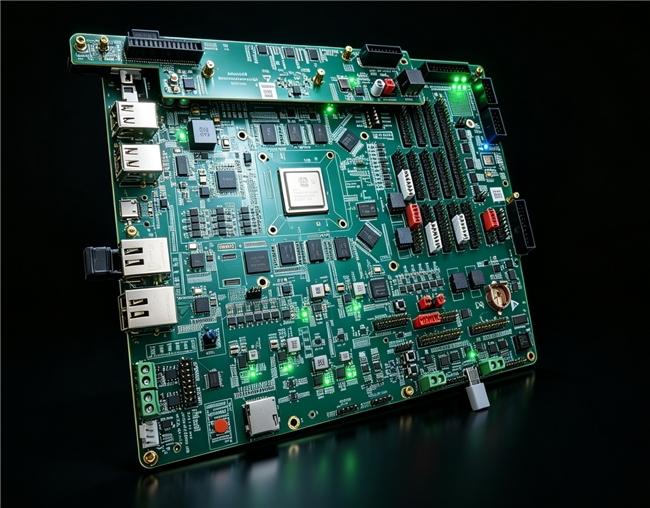

RV9000系列EVB评估板

此外，用户还可按需选配HNA (硬件网络处理加速器) 或SDPA，适配多样的网络业务负载。这种 “通用核心+可编程加速核” 的积木式组合，正是模块化可配置架构思路的体现——同一颗Die可通过配置衍生不同规格，灵活匹配不同场景对算力、功耗与接口的需求。

RV9000系列聚焦网络通信、网络安全、边缘计算、控制面板处理、分布式存储等领域，可广泛应用于通讯设备、工业机器人、AIPC、电力设备、存储设备等硬件，面向国产化场景做体系化适配。
