工业存储是半导体产业中一个低调但关键的细分市场。与消费级存储以容量和成本为核心诉求不同，工业存储更关注的是可靠性，比如7×24小时连续运行、-40~125℃宽温环境、强振动与电磁干扰、意外掉电频发等等。这些工况决定了工业设备无法直接采用消费级存储器件，“工业级”由此成为独立于消费级、车规级之外的明确产品门类。

数十年来，工业存储介质几经迭代，却始终没能交出一份同时满足所有核心要求的完美答案。直到 MRAM 技术走向成熟，工业存储介质似乎第一次有了“完美答案”。

工业存储的介质之困

回望三十年，工业存储的介质选择经历了数次更迭，每一次更替，都是新需求对旧介质的一次淘汰。

上世纪七八十年代：EPROM与EEPROM时代。早期工控机的程序与参数存储依赖可擦除可编程只读存储器（EPROM）。EPROM需要紫外线擦除、整片重写，维护极为不便；EEPROM实现了电擦除、且支持按字节改写，维护性远好于EPROM，但擦写寿命仅10⁴~10⁵量级、写入速度慢、容量做不大。这一时期的存储，解决的是“可重复编程”的有无问题，还远远谈不上可靠性指标。

九十年代：NOR Flash接棒。随着闪存工艺成熟，NOR Flash凭借成本低、读取快、供应链完善，迅速取代EEPROM，成为工控机代码存储与参数存储的主流，并延续至今。但它继承了EEPROM的底层局限：擦写寿命仅105量级，面对高频数据记录力不从心；“先擦除、再写入”的机制不仅增加指令与电路复杂度，也让每次写入伴随数据管理风险。这种妥协在智能仪表体现得最充分。比如，电表的计量与负荷曲线数据需要按秒级持续写入，而闪存的寿命撑不住，于是行业形成了一套复杂的技术惯例：通过软件算法“省着用”闪存、设计冗余存储、定期搬移数据，工程师的大量精力不是花在业务上，而是花在伺候介质寿命上。

方案SRAM+电池/超级电容+Flash/EEPROM方案登场。随着工业设备对掉电数据保持的需求明确化，“SRAM的速度+电池的保持能力”成为掉电数据记录的经典组合。但掉电保持完全依赖电池，运维方必须定期巡检更换；一旦电池失效而未被发现，数据便会丢失。最典型的案例便是PLC，作为工业自动化系统的核心，PLC在运行过程中实时产生过程与结果数据，对存储器提出了快速读写和百亿次级擦写寿命的要求，这超出了当时常规非易失存储器的能力，SRAM+电池于是成为标配方案。直到今天，许多PLC主板上仍留着纽扣电池仓。

其他并行路线的尝试：NVRAM。工业界对非易失性随机存储器（NVRAM）的探索从未停止，主要有三类方案：FRAM（铁电存储）、NVSRAM和MRAM。其中，FRAM耐擦写出色，但容量受限、成本偏高，难以承担中大容量（4Mb以上）数据记录；NVSRAM需要配备超级电容支持掉电后的数据落盘，且容量有限（不超过4Mb），成本偏高；MRAM无需电容，耐擦写足够且支持16Mb、64Mb级容量。

回到本质，工控机对存储的要求可概括为四句话：写不坏、掉不丢、扛得住宽温、免维护。每一代介质的应用，都解决了上一代的一个痛点，却又留下新的短板，没有一种传统路线能同时满足这四点，多数方案是在用“组合”与“妥协”换取达标。

高可靠工业场景，把存储要求推向极致

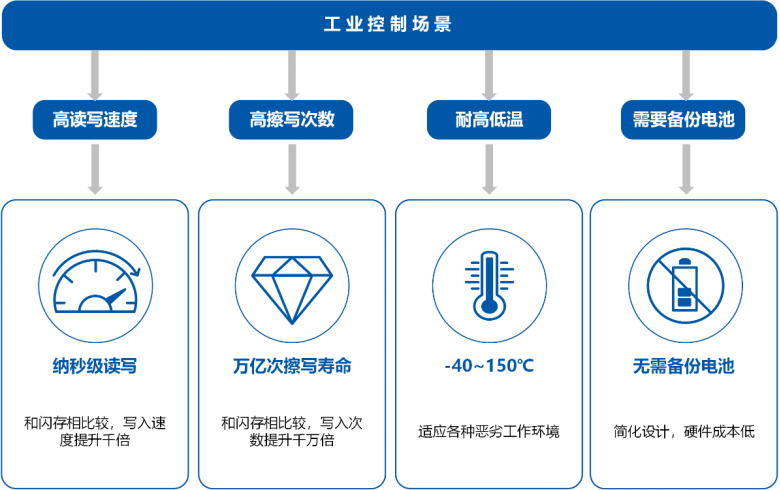

四十年未解的短板，在高可靠工业场景中尤为明显。工业现场存在大量实时控制设备，这些设备需要实时、快速地保存设备状态、系统日志等关键数据；工控设备还需要应对高温、震动等恶劣环境的考验；此外，为了避免异常掉电造成的数据丢失，工控设备通常还需使用备用电池。

更严峻的是，石化、电力、轨交等高可靠工业场景对设备生命周期达到15~20年以上的要求，长期免维护成为必须项；而边缘智能设备往往部署在无人值守或维护成本极高的现场，器件的每一次更换都意味着实打实的运维支出。关键性与长寿命将工业存储的要求推向极致。

这些极致要求的具体表现，其一，耐擦写能力达到1014（万亿）次量级。高频记录场景下，传统闪存的十万次擦写寿命可能数月即告耗尽，介质先于设备报废，这是工业现场不可接受的失效模式。其二，掉电非易失且数据保持20年以上。工业设备投运后很少停机，数据保持必须以十年、二十年为单位计算；且这一能力不能随擦写磨损而衰减，这恰恰是所有EEPROM/Flash类器件的阿喀琉斯之踵。其三，写入速度足以支撑掉电瞬间的数据安全落盘。真正的可靠性不是“加个电池兜底”，而是在意外断电的毫秒之间，关键数据已完成写入。这要求写入周期达到几十纳秒量级，且不依赖任何需要维护的后备器件。其四，-40~125℃宽温工作能力。轨交、电力、冶金等现场环境，对器件温域适应性提出了远超消费级产品的要求。其五，容量覆盖能力。边缘智能让关键数据层的体量同样在增长，运行日志从几Kb涨到几Mb甚至更多，故障录波需要记录分钟级乃至小时级的波形数据，可靠介质必须覆盖Kb至百Mb的完整区间。FRAM虽然性能不错，但其容量天花板止步于数Mb级，中大容量需求无米下锅。

单项指标，传统方案尚可勉力凑齐；但多项兼得，旧有技术路线已无解。NOR Flash栽在耐擦写与掉电保护；SRAM+电池栽在免维护与容量；超级电容栽在隐性失效；FRAM栽在容量天花板。工业存储需要一次从介质层面的进化。

MRAM：工业存储的“再进化”

MRAM（Magnetoresistive Random Access Memory）是一种非易失性的磁性随机存储器，它利用磁电阻效应来存储数据。与传统的半导体随机存取存储器（RAM）不同，MRAM使用磁性隧道结（MTJ）作为存储单元，通过改变磁化方向来记录二进制数据。这一物理机制决定了它的先天禀赋：断电后磁态天然保持，即天生的非易失性；写入通过电流翻转磁化方向完成，读写速度接近SRAM；且支持按字节随机寻址。换言之，MRAM从底层同时具备了RAM的速度与Flash的非易失性，被视为“理想存储”的现实答案。

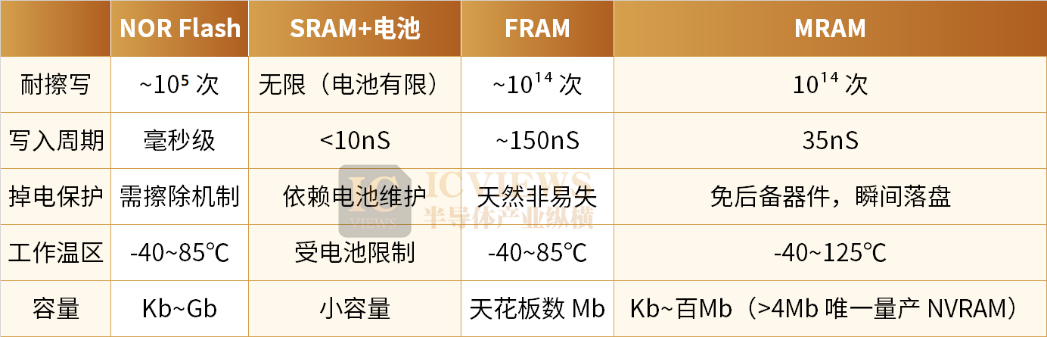

从参数来看，MRAM的指标非常优秀，具体来看：1014的耐擦写能力意味着每秒百万次写入也能稳定使用十年，彻底解除高频记录场景下的寿命焦虑；35 ns的高速写入周期让关键数据在掉电瞬间安全落盘，无需电容、无需电池，从源头消除定期维护的成本与隐性失效风险；按字节寻址、无需先擦除再写，则简化了电路与指令设计，让整个数据通路更简洁、更可靠。与此同时，容量覆盖Kb至百Mb的产品谱系，使其成为现有量产NVRAM中，中大容量（>4Mb）的唯一解决方案，参数配置区、设备日志区、实时数据缓存区，均能找到对应的落地路径。

更关键的是，MRAM并非停留在概念阶段。国内厂商驰拓科技已建成自有12英寸MRAM生产线，是国内唯一可提供量产MRAM产品的制造商，建有90nm、40nm、28nm量产平台，可提供MRAM独立式产品及嵌入式IP定制开发服务。

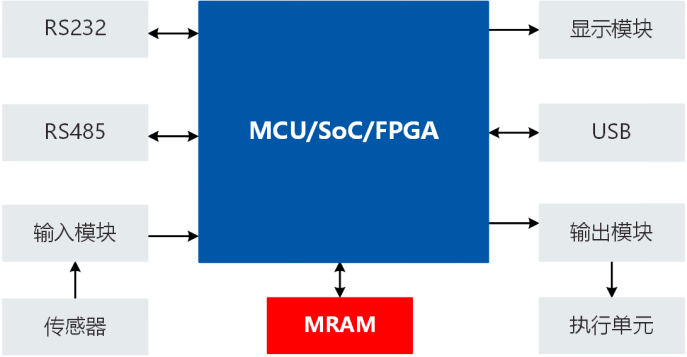

PLC原理框图

通过采用MRAM方案，可以把电池从PLC里请出去。据了解，PLC数字输入模块采样频率高达500Hz，按20年设备寿命计算，累计写入次数高达3千亿次，远超过传统非易失闪存的擦写寿命。MRAM以单器件同时解开三颗雷：万亿次擦写覆盖全生命周期写入，纳秒级写入保证掉电瞬间数据落盘，方案中从此不再有电池这一故障点，PLC的存储设计第一次可以做到全生命周期免维护。

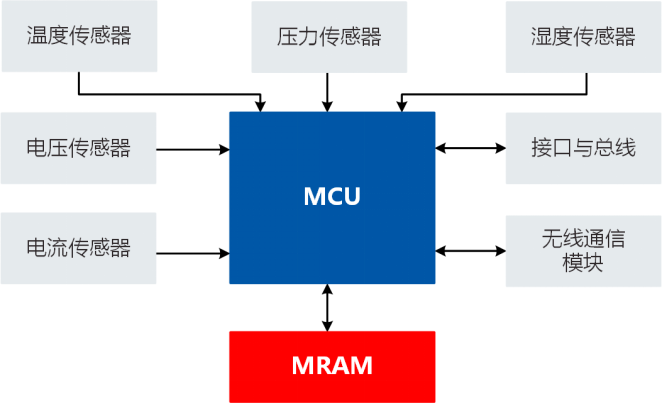

智能仪表原理框图

在智能仪表方面，2020版智能电表技术规范要求电表的使用寿命不得小于16年。以1次/秒的数据保存频率计算，16年内需要保存5亿次计量数据和负荷曲线数据。MRAM具有万亿次擦写寿命和纳秒级写入速度，无需通过软件来规避传统非易失存储器读写次数不够的问题，以器件能力直接覆盖。

工业级存储的下一站

工业场景的高可靠存储的演进史，本质上是一部“用更可靠的介质对冲更严苛场景”的历史：从Flash到铁电，从电池兜底到电容缓冲，每一代方案都在逼近极限，却始终无法同时抵达“写不坏、掉不丢、宽温、免维护”的终点。

MRAM的出现，让这条漫长的逼近之路第一次看到了终点。而对国内工业产业而言，意义不止于一款新器件，从器件到生态，工业级存储的下一站，已经开启。
