OPPO高级影像工程师李龙佳:Reno 10倍变焦的基础是清晰画质

当手机拍照真实出片的像素低于800W像素时,后期处理是无法弥补清晰度的。10倍变焦的起点就是从800W像素超广角开始的。

记者 | 唐健博

4月10日,OPPO Reno系列手机正式发布。作为OPPO全新产品线的首款产品,Reno的10倍变焦功能是最大卖点。

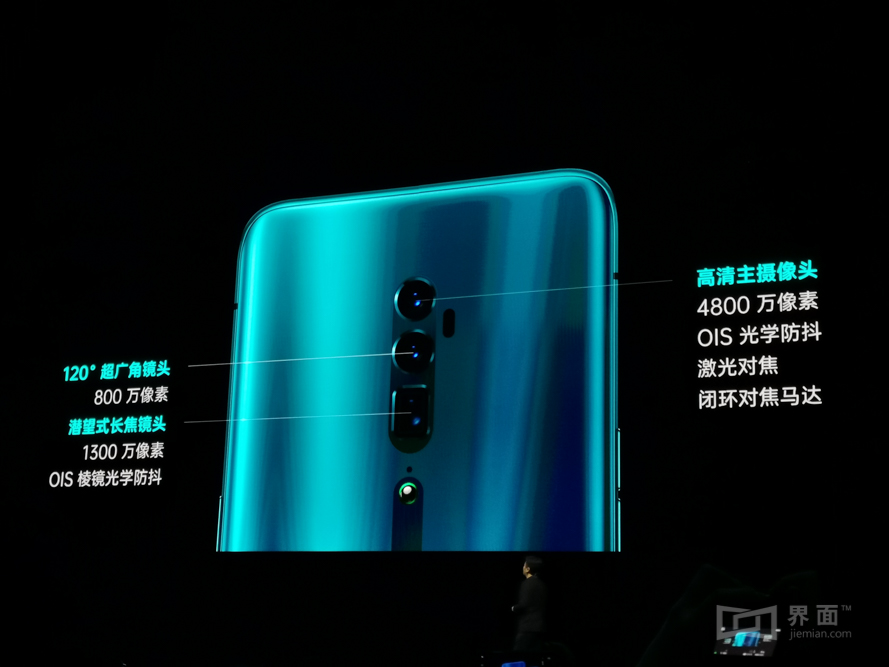

Reno 10倍变焦版搭载了三颗摄像头,分别为4800W像素主摄、1300W像素长焦和800W像素广角,其长焦镜头首次商用了潜望式镜头模组,支持5倍光学变焦。

围绕OPPO为什么决定做10倍变焦技术,高倍变焦后图像是否足够清晰等用户比较关心的问题OPPO的高级影像工程师李龙佳和Reno产品总监李胜接受了界面新闻记者的采访,进一步解释了那些在发布会上没来得及细说的问题。

10倍变焦的基础是画质

变焦主要包括光学变焦和数码变焦两种方式。简单来说,光学变焦是通过物理上改变光学镜头结构,来放大和缩小需要拍摄的景物。变焦倍数越高,所拍摄景物越远,画面中的物体则越大。例如3倍光学变焦所获得物体就比2倍光学变焦看起来要大,但这两种方式的图片清晰度是不变的。

数码变焦则显得相对“粗暴”。因为它是通过对既有的图片进行裁切处理,直接将裁切部分的图像进行数码放大。裁切区域越小,相应的图片内容就显得越大。这就好比你在电脑上进行截图,截图部分会显得大,可是图片看不清楚。

在变焦过程中,照片质量很重要。“当手机拍照真实出片的像素低于800W像素时,后期处理是无法弥补清晰度的。这会造成一定的损失。”李龙佳针对10倍光学混合变焦技术进行解释称,“我们的摄像头组合是800W像素广角,4800W像素主摄和1300W长焦镜头。10倍变焦的起点就是从800W像素超广角开始的。”

800W像素是照片清晰度的最低保障。你可以简单理解为Reno采用了800W像素的广角镜头作为起点,中间有4800W像素的主摄接力,1300W像素长焦镜头作为10倍变焦的终点。三颗镜头共同完成10倍变焦的工作。

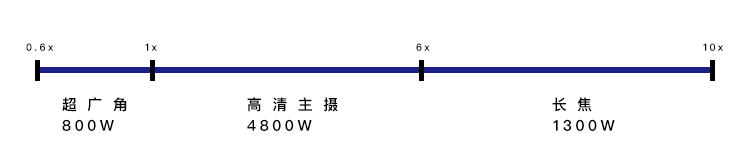

变焦示意图

不过就配置而言,800W像素广角镜头的确显得数值很小。李龙佳对此表示:“我们的800W像素广角镜头,像素面积做到了1.4微米。并且在暗光条件下,加入了夜景算法,整体表现优于这个数值的镜头。”

2016年决定做多倍变焦

事实上,“10倍光学混合变焦”在业内已不是新闻,OPPO于MWC 2019便发布了这一项技术。而这项技术的前身,是“5倍无损变焦”。

2017年的MWC,OPPO发布了基于双摄像头和潜望式镜头的5倍无损变焦技术。李龙佳回忆道:“2014年OPPO就开始接触变焦技术。2016年初立项5倍变焦,我们拉着供应链伙伴和方案商,在会议室里做镜头、模组设计。历经两个月才敲定方案,后来又花了近10个月才做好。”

可惜当时OPPO并未将这项技术投入商用,李龙佳表示,原因在于当时技术落地的标准过于超前,无法量产。但5倍无损变焦技术在MWC上获得了很好地反馈,OPPO继续投入了超过200人的研发团队,进行更高倍率的变焦研发。“从项目、马达、模组,包括算法,经过反复验证,达到预期后,我们才决定发布10倍变焦技术。”

为了避免高倍变焦造成画面抖动、成像模糊,OPPO Reno用了双光学防抖(OIS)的方案,沿用了R9的滚珠式防抖。李龙佳解释说:“其实我们之前做的OIS产品用的都是滚珠式OIS,出发点是对品质的高要求。我们的品质标准要达到56000次的跌落测试,滚珠式的OIS可以达到这个标准。虽说尺寸会比悬丝OIS(另一种光学防抖方案)稍微大一点,设计结构更复杂一点,但是我们追求的是品质更好。”

潜望式结构的影响

由于机身体积限制,手机上多存在的都是数码变焦,iPhone到目前为止也只能实现2倍无损变焦,体积大一点的数码相机大多能到5倍。

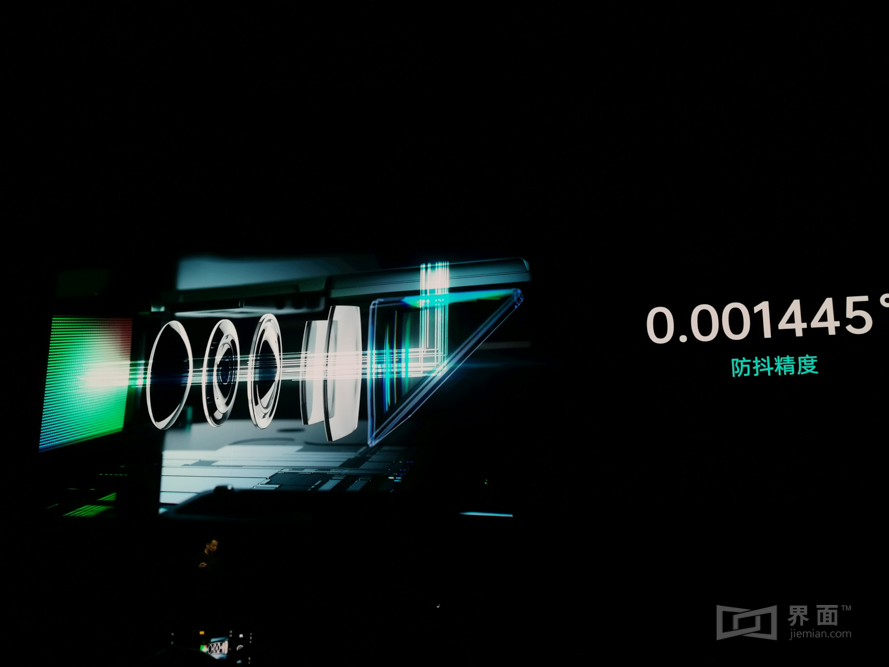

因为普通手机的多层镜片,是纵向叠加。而为了达到高倍光学变焦,就需要更多的镜片,可是这些镜片垒起来已经超过了手机的厚度。因此需要把叠加的镜片“放倒”,横向排列起来,再由一块棱镜将光线折射回纵向。这个结构被称作“潜望式镜头”。

OPPO在此基础上还采用了“D-cut”光学镜片,压缩了空间,控制了模组的厚度,以保证在手机的体积大小内,也能实现10倍变焦。即便如此,OPPO Reno 10倍变焦版看起来仍然很厚重。

OPPO Reno潜望式镜头

Reno的产品总监李胜说道:“10倍变焦的产品,电池为4065mAh,采用高通骁龙855处理器,并且未来还会推出5G版本,整机有许多需要均衡的重要配置。我们在内部的元器件的选用上已经尽量地去降低重量。”尽管他没提到潜望式结构带来的影响,但事实上该结构与升降式摄像头对手机内部空间的占据是很大的。

李胜还表示:“我希望大家可以真实去体验手机的握感,这是我们有史以来推出的手感最好的产品之一。尤其是体验雾面效果表面磨砂工艺时,它跟手掌之间的贴合度,会让你忘掉数字上带来的感知偏差。”
