记者 | 李竞择

7月8日，荣耀产品副总裁熊军民在技术沟通会上分享了荣耀中高端芯片麒麟810的诸多细节，并展望了即将配备麒麟810的新品荣耀9X。

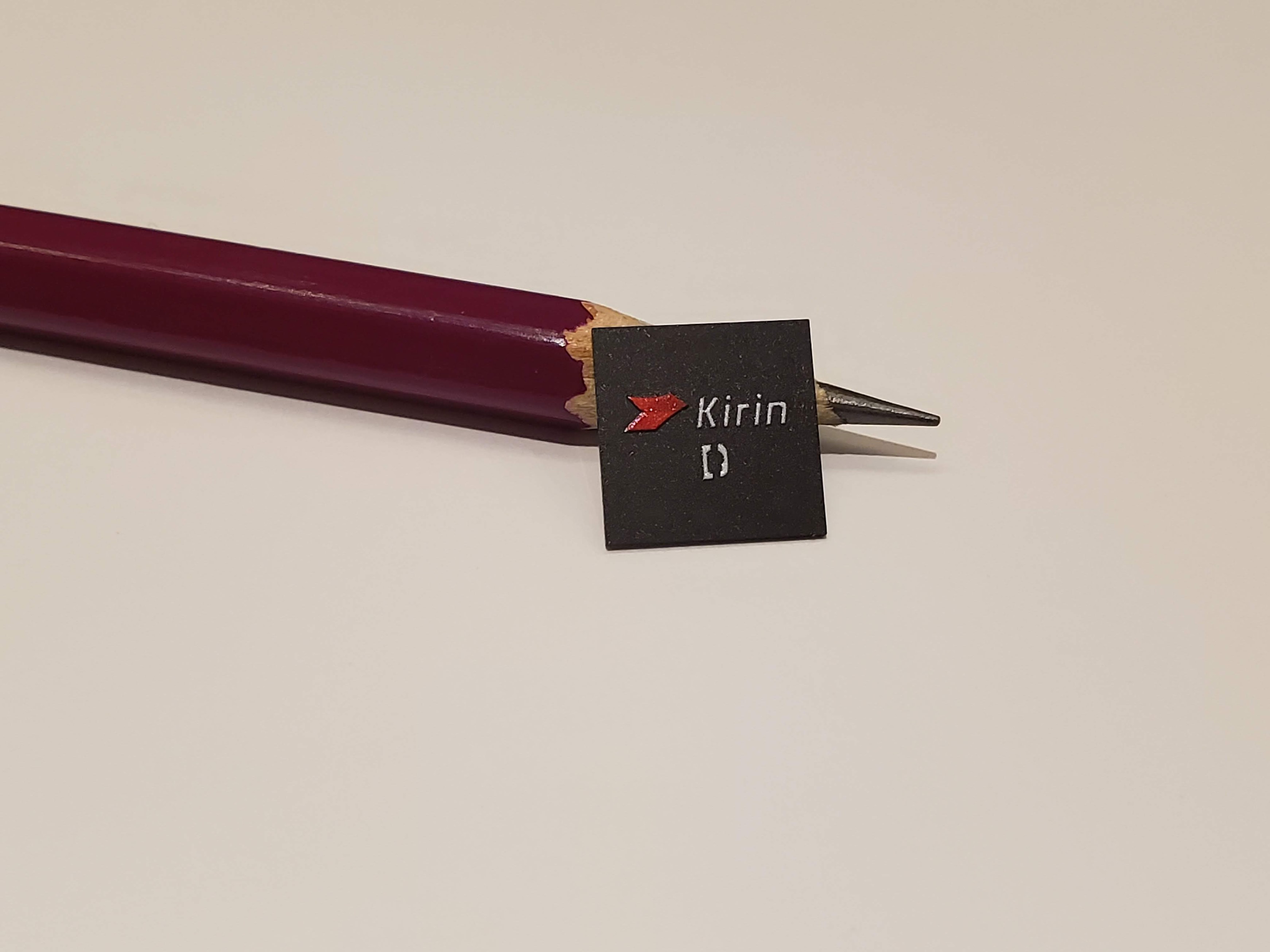

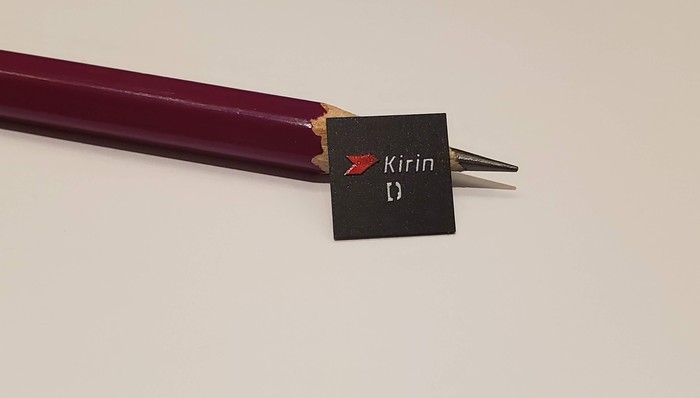

根据熊军民的介绍，麒麟810芯片是目前全球仅有的四颗7nm工艺旗舰手机芯片之一。

麒麟810采用了台积电最新的7nm工艺，相比12nm工艺可将晶体管密度增加110％，能效提升50％。采用7nm工艺的芯片会让手机的运行速度更快、性能更强、漏电更低、能效比更高。

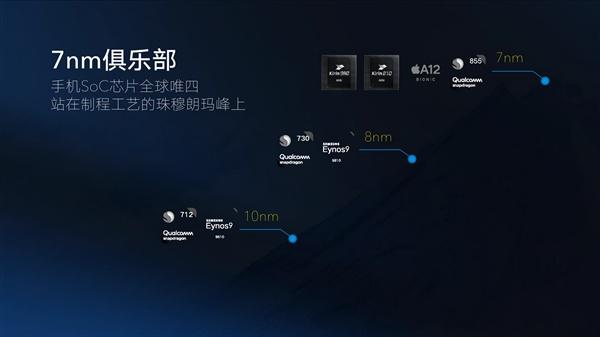

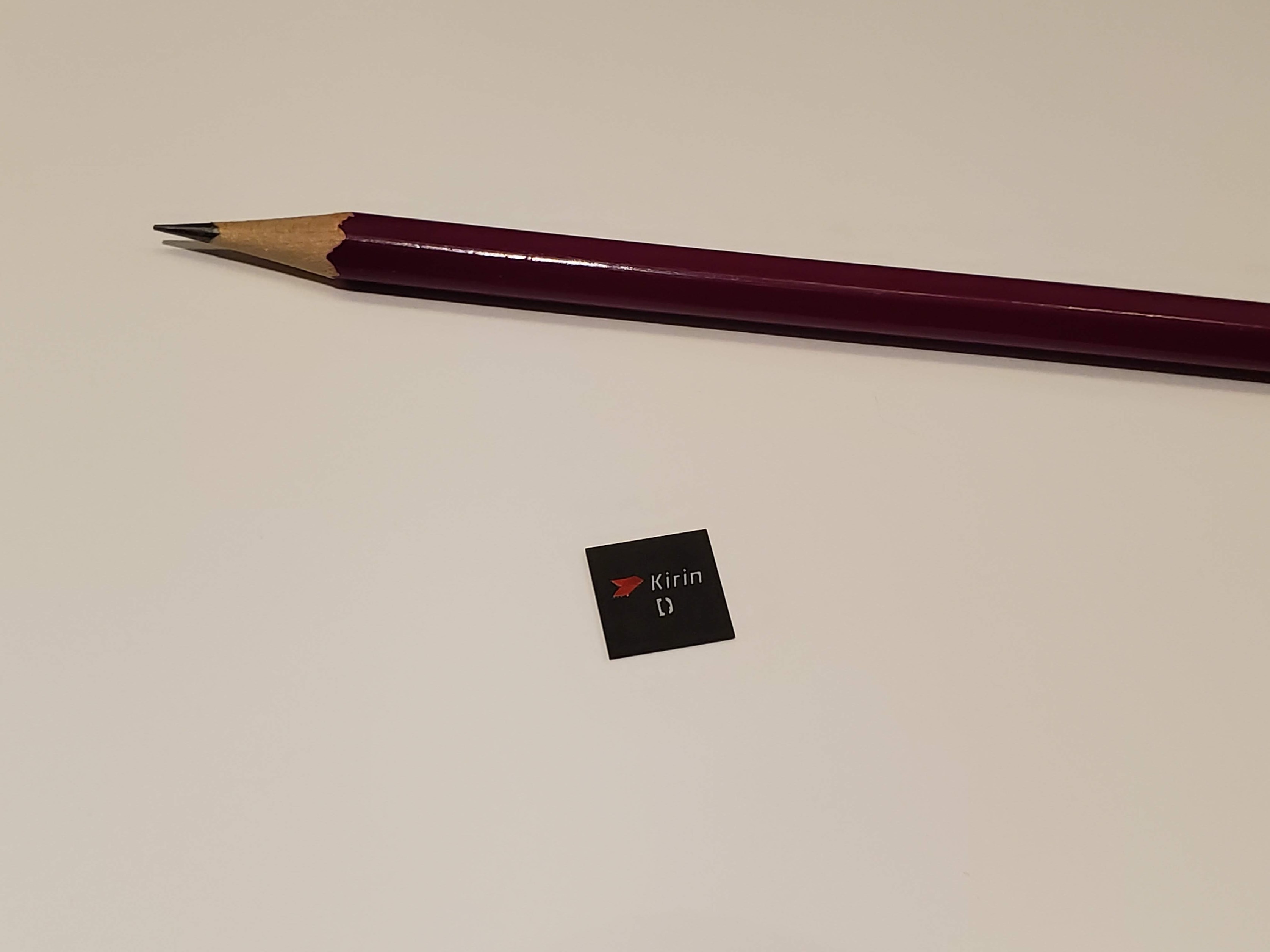

熊军民表示，由于半导体物理极限的原因，未来很长一段时间7nm都会是最先进的工艺制程，而麒麟810直接成为了“7nm俱乐部”的最新成员。

根据官方数据，麒麟810的研发历时超过36个月，由1000多位半导体设计和工艺专家参与，先后使用了5000多套工程验证开发板，总投入成本达数亿美元。

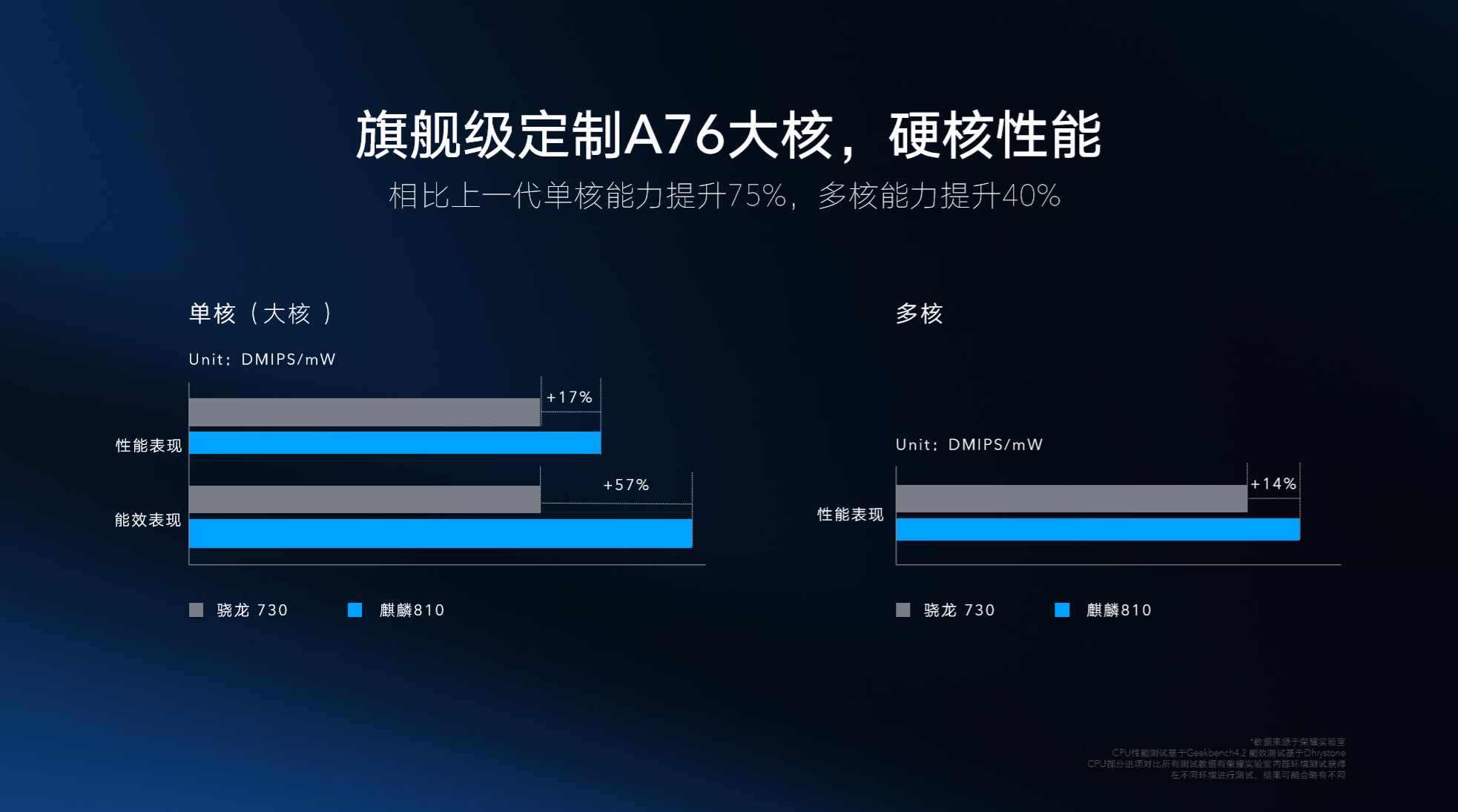

参数方面，麒麟810的CPU集成了定制的两个高性能的A76 2.27GHz大核心、六个高能效的A55 1.88GHz小核心，相比上代单核性能提升75％、多核性能提升40％。对比主要竞品骁龙730，单核性能超出17％、能效超出57％，多核性能超出14％。

熊军民提到，麒麟810的两大六小八个核心是可以灵活调度的，以实现尽可能高的性能和尽可能低的功耗。

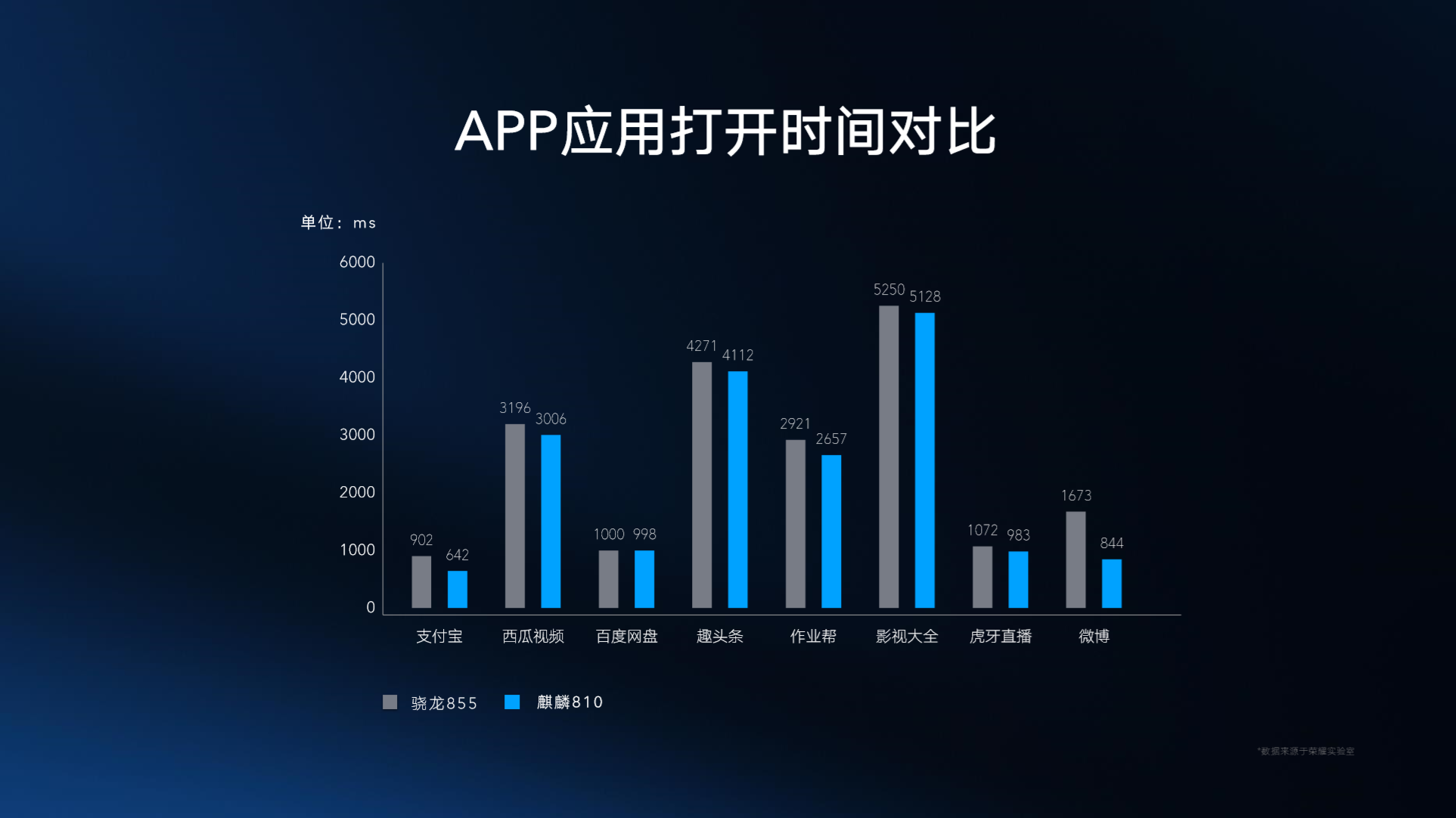

根据官方数据显示，App启动时间方面，灵活调度CPU资源的麒麟810胜出了骁龙855。

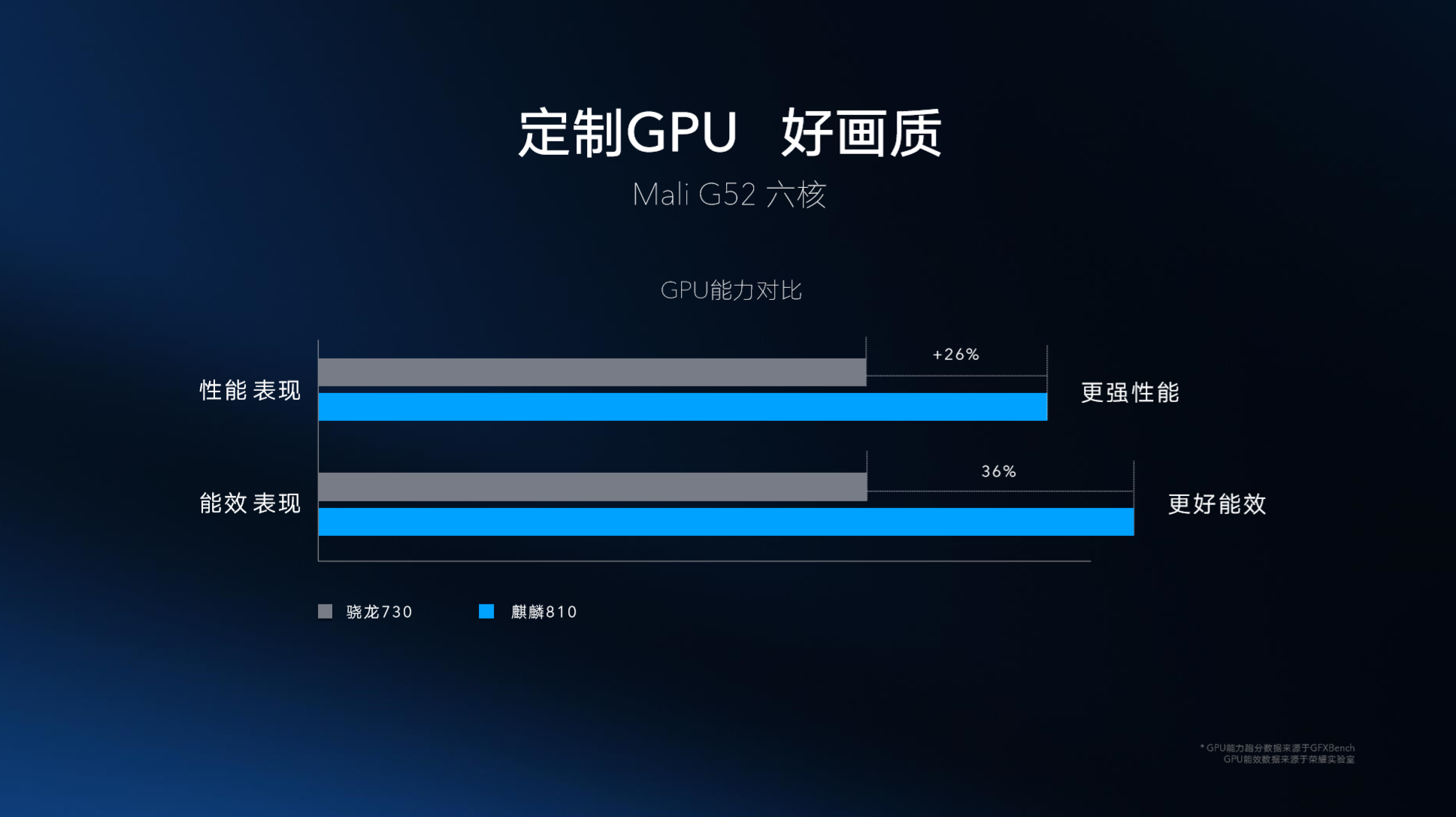

再来看看GPU，麒麟810定制了六核心的Mali-G52，相比于骁龙730性能领先26％，能效领先36％。

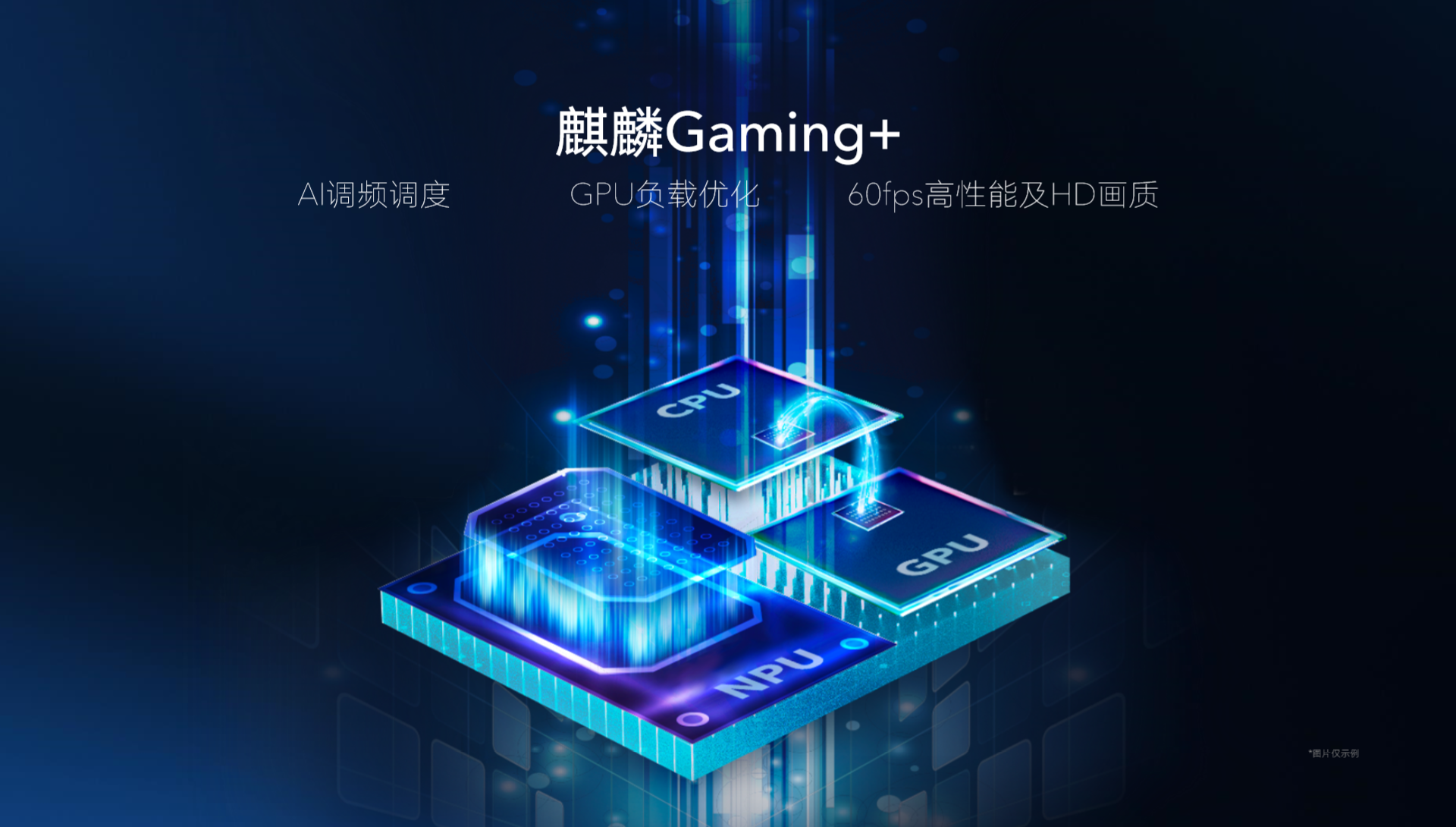

同时，麒麟810还加入了麒麟Gaming+优化增强技术，实现60fps高帧率和HD高画质，其中AI调频调度可以智能预测每一帧画面的负载，高负载时及时加速保证性能，低负载时则迅速降速以节省功耗。

GPU Turbo方面，麒麟810直接升级到了3.0版本，现已支持70多款国内主流游戏的图形加速，满帧或几乎满帧的同时还可降低功耗，并实现毫秒级的触控响应。

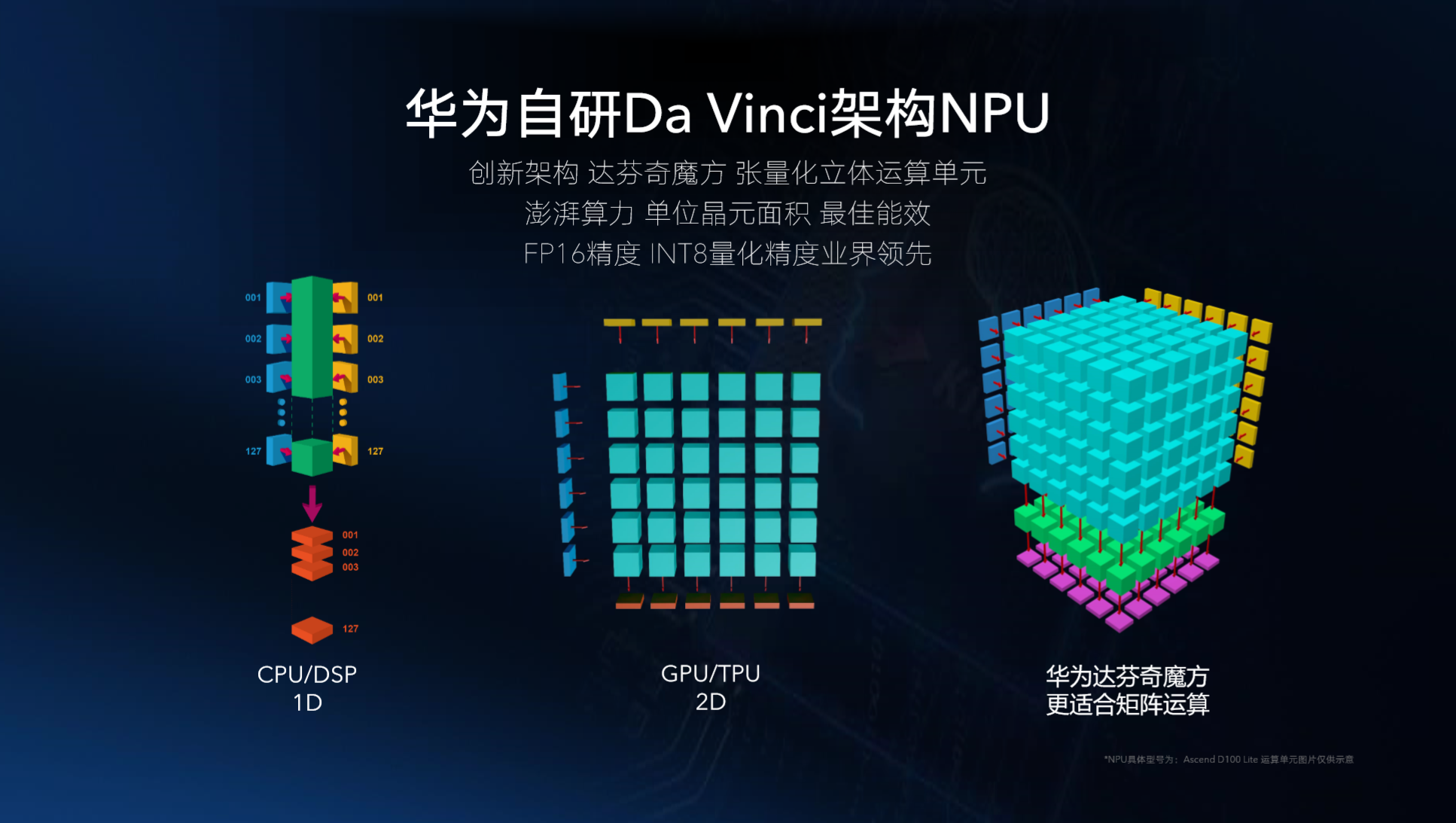

AI方面，麒麟810首次集成了华为自研的达芬奇架构NPU神经网络加速单元。熊军民解释达芬奇架构以独特的达芬奇魔方为基础，集成了张量化立体运算单元，形成了极具创新的架构设计。

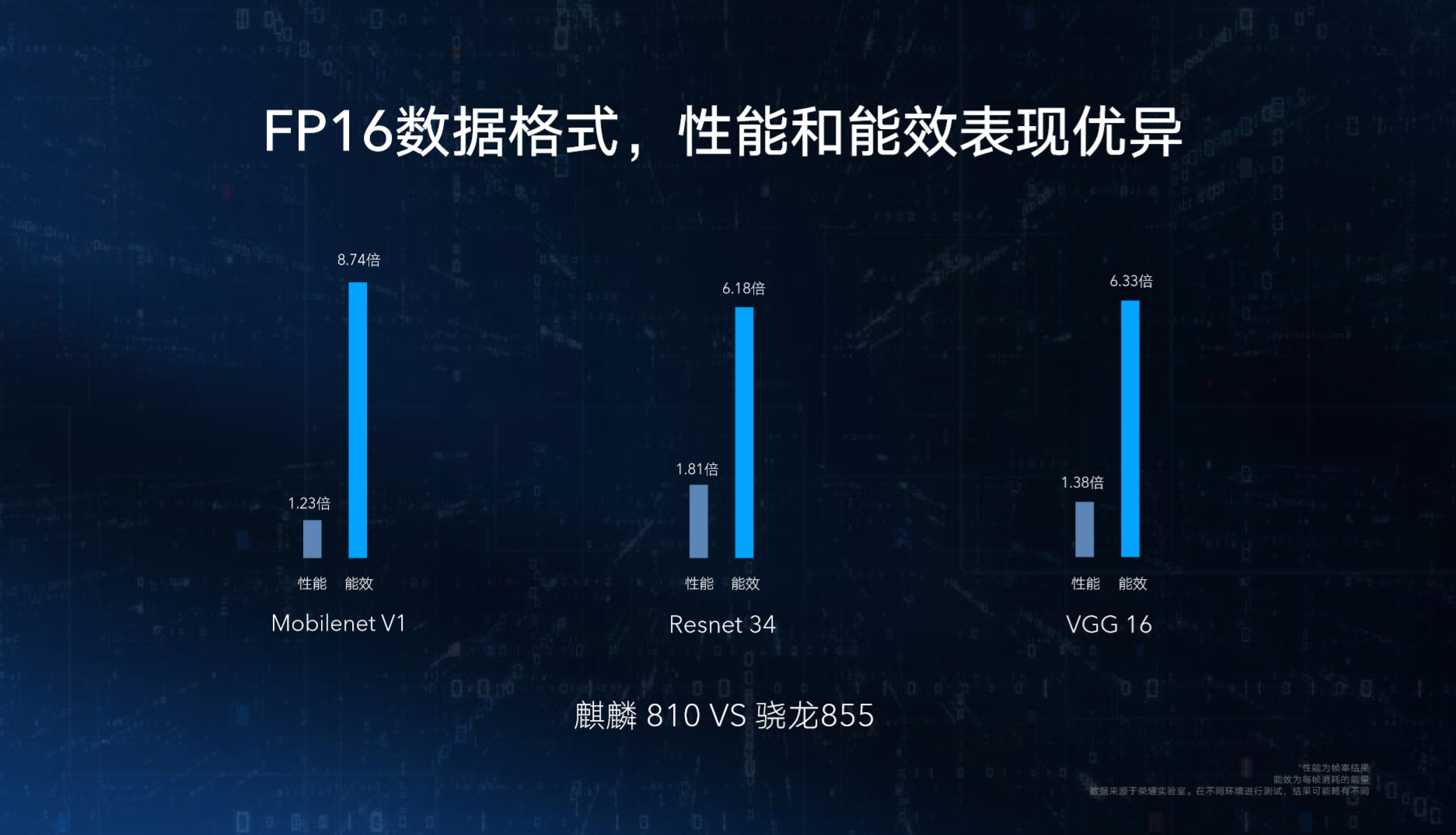

从官方对比骁龙855的数据来看，麒麟810的FP16数据格式的性能和能效表现优异，特别是能效比有6至8倍的优势。

在技术沟通会上，荣耀也对外公布了X系列的全球战绩，其中荣耀8X系列在发售不到10个月的时间内全球市场的出货量已突破1500万台。
