专访应特格COO:半导体良率提升1%可多赚1.5亿美元

扫一扫下载界面新闻APP

专访应特格COO:半导体良率提升1%可多赚1.5亿美元

在所有新技术例如5G的繁荣背后,是半导体作为基石提供挑战性的应用场景。

图片来源:应特格

记者 | 林北辰

“整个世界的科技发展浪潮在不断推动,最为基础的部分就是半导体。”半导体材料厂商Entegris(应特格)执行副总裁及首席运营官Todd Edlund说,“即使在全球半导体行业不景气的情况下,中国半导体市场的增长仍然明显。”

中国庞大的集成电路产业吸引外资半导体商入华。作为全球半导体气体材料的最大供应商,应特格入华多年,通过收购杭州安诺、与泉州博纯等半导体上游生厂商合作深入中国的半导体产业。

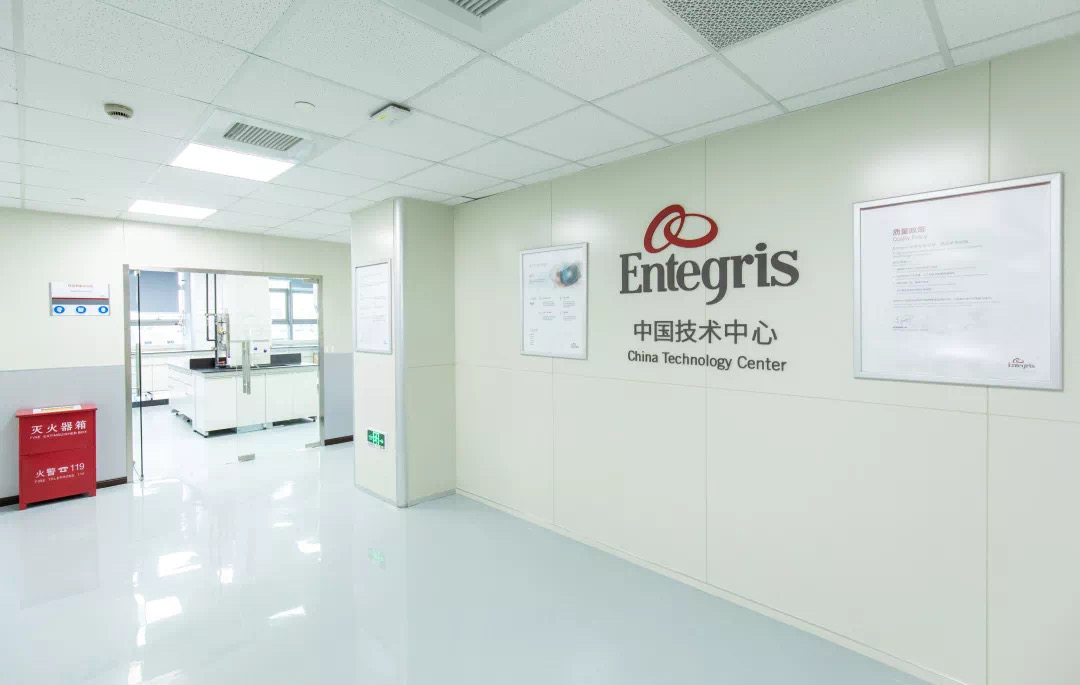

11月13日,位于上海张江的应特格中国技术中心(CTC)正式落成运营,实验室配备了四大化学品相关实验室:微污染物控制应用实验室、先进材料处理应用实验室、表面处理和集成应用(SPI)实验室、分析和计量实验室。通过实验室的本土化,应特格希望提升公司在华的技术能力,缩短半导体化学材料的定制时间。

落成仪式上,Todd Edlund接受了界面新闻记者专访。他表示,对目前的半导体厂商而言,材料的重要性凸显。在所有新技术例如5G的繁荣背后,是半导体作为基石提供挑战性的应用场景。

半导体作为一个周期性较长的产业,在全球范围内的设计、制造与测试均有可能分不在不同国家。其中,晶圆制造与芯片封装环节,是制约良率的关键因素之一。

随着新应用场景的出现,半导体厂商对设备性能要求不断提高,5G时代的芯片不仅需要应对加倍的传输速度,随之而来的加热问题也需要芯片设计提供功率的解决方案,因此晶圆的工艺复杂性增加了提高良率的难度。

Todd Edlund指出,目前,污染的控制是提高半导体性能的最大挑战。随着半导体工艺从28nm走向7nm,材料中金属杂质的容忍度已经下降了千倍,对于晶圆杀手颗粒的大小也缩小了近4倍。

这样的情况意味着,若良率能够提升1%,对一个先进的逻辑Fab(半导体行业对车间Fabrication的简称)制造商而言,每年的利润增长额能达到1亿5000万美元,而对于3D NAND(由英特尔和镁光的合资企业所研发的一种新兴的闪存类型)来说则是1亿1000万美元。

为了在中国本土进行更完整地测试、控制流程,应特格的微污染物控制应用实验室应运而生。所谓“微污染”,意味着在无尘等级1000的洁净室里,通过检测过滤器的性能,诊断在过滤器应用中客户端生产过程可能出现的问题或者潜在的风险。实验室可以提供包括光阻泵、管阀件以及传感器等各种流体输送材料的洁净度和功能的检测。

图片来源:应特格

此外,表面处理和集成应用实验室用于制程中晶圆的清洗产品应用和功能测试。分析和计量实验室则服务于其他三个实验室,着重于高纯化学品先进材料和各种过滤膜的理化性能的分析表征,以协助厂商在实际生产过程中有效地控制污染,改善良率。

Todd Edlund表示,在前期,应用中心的四大实验室投入约为几百万美金的成本进行建造,除了基础设施与人员成本,实验室内的无尘室造价非常高昂,应特格计划在2020年再次追加投入。

过去,半导体业内对于芯片设计的流程是,由Fab制造商定义良率的参数,然后把它交给上游的材料供应商去控制污染的参数。而应特格模式试图改变以往的传统,作为上游的材料商,应特格不仅要与半导体Fab协同,也要与他们的客户,即芯片的设计方和使用商沟通——例如半导体产业下游的OEM、整车厂——多角度提前了解导致可靠度不佳的原因,从而提供最合适的材料解决方案。

从商业的角度来看,应特格2018年营收约为16亿美元,其中80%为半导体行业相关,20%为半导体以外的领域,例如数据存储、平板显示等,微污染控制则是营收最多的一部分,占总营收比达到40%。对应特格来说,在中国加大以污染控制为核心的技术和实验室投入,是在为未来中国的产业鹏发作准备,也是巩固公司的现有优势。

Todd Edlund透露,应特格研发投入占总营收的比例约为8%,其中核心业务过滤器的研发投入比达到14%-15%。

高投入同样带来高回报,Entegris最新季报显示,利润率在不同的部门之间有所浮动,特种化学超过了20%,先进材料接近20%;微污染控制业务的利润率则达到了30%。

根据应特格的估算,至2025年,世界物联网设备数量将超过750亿,全球的数据数量增速也要翻10倍,达到175 ZB。中国是世界三大半导体生产国之一,应特格希望通过深入和中国本土半导体制造的合作,在半导体材料业的变革中成为中国半导体的合作伙伴。
