文 | 半导体产业纵横

今年政府工作报告明确提出，要建立未来产业投入增长和风险分担机制，培育发展未来能源、量子科技、具身智能、脑机接口、6G等未来产业。构建促进专精特新中小企业发展壮大机制，培育独角兽企业。高效用好国家创业投资引导基金，大力发展创业投资、天使投资，政府投资基金要带头做耐心资本，推动更多初创企业加快成长为科技领军企业。

未来产业是新质生产力的核心载体，而半导体技术，正是支撑各大未来产业落地突破、实现产业化发展的底层核心使能技术。本文将逐一拆解这些未来产业赛道，厘清半导体产业在其中的主要机遇与发力方向。

01 未来能源：第三代宽禁带半导体迎来规模化应用机遇

“未来能源”并非全新概念，此前已多次出现在国家级产业政策文件中。2024年1月，工业和信息化部等七部门发布的《关于推动未来产业创新发展的实施意见》就已明确，未来能源的发展要聚焦核能、核聚变、氢能、生物质能等重点领域，打造“采集—存储—运输—应用”全链条的未来能源装备体系。研发新型晶硅太阳能电池、薄膜太阳能电池等高效太阳能电池及相关电子专用设备，加快发展新型储能，推动能源电子产业融合升级。

本质上，未来能源是指为应对气候变化、保障能源安全与满足可持续发展需求，正在加速研发、部署并逐步替代传统化石能源的清洁、高效、低碳或零碳的能源体系。它不仅是能源技术的革新，更是新质生产力在能源领域的核心承载，强调通过技术创新和数字化、智能化手段，重构能源的生产、消费与管理模式。

而未来能源全场景的落地，关键是实现高效率电能转换，以及器件在高压、高温、高频工况下的稳定运行，这正是第三代宽禁带半导体的优势所在。其中，碳化硅（SiC）器件凭借优异的耐高压、低损耗特性，成为新能源汽车主驱逆变器、储能逆变器、光伏逆变器、直流充电桩等场景的核心器件；氮化镓（GaN）器件则凭借高频、高效的特点，广泛适配消费电子快充、数据中心电源、储能变流器等应用场景。除此之外，第四代半导体材料中的氧化镓、金刚石，也凭借更极致的材料性能，在未来能源的超高压、大功率场景中展现出巨大的发展潜力。

 02

量子科技：半导体工艺，是量子芯片走出实验室的关键

以量子计算、量子通信和量子精密测量为代表的量子信息技术是量子科技的重要组成部分，也是培育未来产业、构建新质生产力、推动高质量发展的重要方向之一。经过四十余年发展，量子信息领域逐步从基础研究走向基础与应用研究并重，开始进入科技攻关、工程研发、应用探索和产业培育一体化推进的发展阶段。

在量子计算的多条主流技术路线中，半导体量子点（硅基自旋量子比特）路线是与现有半导体产业体系适配度最高的方向，其核心原理是通过与CMOS兼容的成熟工艺，在硅/硅锗异质结构中构建量子点，目前Intel、QuTech、中国科学技术大学等全球顶尖科研机构与企业均重点布局该路线。

这条技术路线的产业化突破，对半导体产业链的支撑环节提出了极高的精细化要求，也同步催生了全新的产业机遇。具体来看，半导体产业链的核心机会集中在四大方向：特种硅材料制备工艺、极低温封装与互连技术、用于量子点阵列制造的高精度刻蚀与薄膜沉积设备，以及面向量子电路设计的Q-EDA工具这一新兴赛道。

2025年5月，本源科仪（成都）科技有限公司自主研发的国产量子芯片设计工业软件Q-EDA“本源坤元”历经第五次技术迭代，已成功突破大规模量子芯片设计的技术瓶颈。国产量子芯片设计工业软件Q-EDA“本源坤元”自2022年首次亮相并填补国内技术空白以来，已围绕“大规模、高精度、自动化”的核心目标，成功进行了五次技术迭代升级。以72比特量子芯片设计为例，经过第五次迭代后的“本源坤元”，在工艺设计套件的支持下，能够自动完成一站式快速版图生成，仅需6分50秒即可高效绘制出72比特量子芯片的完整版图。

尽管量子计算整体仍处于产业发展早期，但成熟的半导体制造能力，是量子芯片实现大规模集成、走向产业化落地的唯一现实路径，相关设备、材料、IP、EDA厂商可提前布局卡位，抢占产业先发优势。

03具身智能：高算力低功耗AI芯片与感知芯片集群成刚需

具身智能（Embodied Intelligence）是人工智能与机器人学交叉的前沿领域，强调智能体通过身体与环境的动态交互实现自主学习和进化，其核心在于将感知、行动与认知深度融合‌。近年来，以人形机器人为代表的中国具身智能产业高速发展，基本实现核心硬件自主，在运动控制与智能决策、多模态与端到端能力等方面取得了诸多突破。

人形机器人的实时感知、快速决策与精准执行，对核心芯片提出了高算力、低延迟、低功耗的严苛要求，也为半导体产业带来了三大机遇：一是用于物理AI模型训练、推理与端侧部署的AI加速芯片；二是覆盖视觉、IMU、触觉、麦克风阵列等场景的多模态传感器芯片集群；三是集成通信、安全、实时控制功能的MCU/SoC主控芯片。

产业端的融资动态，也印证了具身智能赛道的高景气度与国家层面的战略倾斜。3月2日，国内具身智能机器人企业银河通用官宣完成25亿元新一轮融资，投资方囊括了国家人工智能产业投资基金、中国石化、中信控股、中国银行、上汽金控、中芯聚源等多家国家级、产业级资本，老股东也持续追加投资。值得关注的是，国家人工智能产业投资基金隶属于国家大基金三期，此次投资也是国家大基金三期首次入局具身智能赛道，充分体现了顶层资本对该领域核心硬件与半导体技术的长期看好。

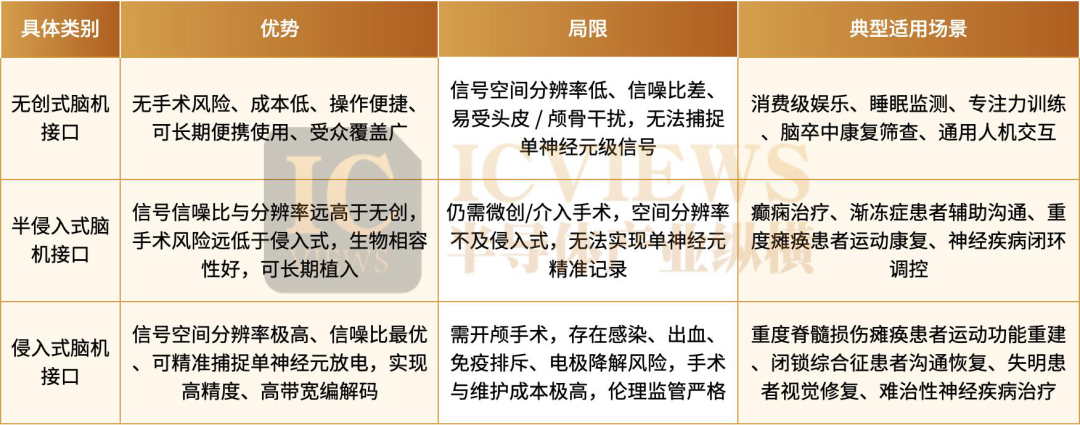

04 脑机接口：需要全链条半导体技术突破

2026年，脑机接口首次被写入政府工作报告，正式跻身国家重点培育的未来产业行列，产业发展的战略地位迎来全面跃升。此前，工业和信息化部等七部门已联合印发《关于推动脑机接口产业创新发展的实施意见》，为产业发展划定清晰路线：提出到2027年实现电极、芯片、整机产品性能达到国际先进水平，到2030年产业综合实力迈入世界前列的发展目标。

2025年也被视作中国脑机接口产业的“临床元年”，产业从实验室研发加速向临床应用落地。目前脑机接口的瓶颈，集中在器件的信号采集精度、功耗控制、生物相容性与长期植入稳定性等方面，对半导体技术提出了全方位的定制化要求。

从产品与技术落地来看，半导体产业的主要机遇集中在三大核心方向：一是高通量神经记录/刺激SoC芯片，目前国产厂商已实现1000+通道的技术突破，是脑机接口信号交互的核心载体；二是适配脑曲面的柔性电路板（FPC）与柔性封装技术，解决植入器件与人体组织的适配性难题；三是基于忆阻器的类脑芯片，可实现神经信号的原位学习，有望突破冯·诺依曼架构的算力瓶颈。

而要实现上述产品的规模化落地，还需半导体产业链突破多项核心工艺：包括适配植入场景的生物兼容CMOS工艺开发、超低噪声模拟前端（AFE）设计、植入式无线供能与数据传输芯片研发，以及高密度馈通与3D集成封装技术。未来，国内半导体企业可深度参与从神经电极、核心芯片到封装测试的全链条环节，助力我国打造全球领先的脑机接口医疗电子硬件平台。

临床端的突破，正是中国脑机接口产业实力的最好印证。由北京脑科学与类脑研究所联合其孵化的北京芯智达神经技术有限公司，成功研发出半侵入式“北脑一号”、侵入式“北脑二号”两套智能脑机系统，技术水平稳居全球第一梯队。其中“北脑一号”更是国际首个实现失语患者语言解码的无线全植入脑机系统，2025年3月20日，它完成了全球首例无线植入式中文语言脑机接口临床应用，让渐冻症失语患者重新获得了交流能力，这一成果也成功入选“2025 年中国十大科技进展”。

05 6G通信：化合物半导体与光子集成开启新增长赛道

6G作为下一代移动通信技术的核心，以太赫兹频段（>100GHz）通信、空天地一体化组网、AI原生网络为三大核心特征，是数字经济基础设施升级的核心方向，也是本次政府工作报告重点提及的未来产业之一。

6G技术的落地，将推动射频技术与光电子技术的深度融合，也为半导体产业开辟了全新的增长战场，核心机遇集中在四大方向：一是化合物半导体射频前端芯片，其中氮化镓（GaN）器件是基站功率放大器的核心方案，磷化铟（InP）器件则成为太赫兹频段信号收发的关键载体；二是硅光集成技术，可广泛应用于数据中心高速光互连与6G前传网络；三是基于RISC-V架构的通信基带芯片，可大幅降低架构授权成本，提升产业链自主水平；四是高频先进滤波器与天线封装集成技术，包括BAW/FBAR滤波器、AiP天线封装等核心环节。

整体来看，化合物半导体、硅光集成、先进封装将成为6G时代半导体产业的核心竞争赛道。

06结语

未来产业从来不是遥不可及的概念，而是已经形成清晰技术路线、明确市场需求，正加速落地的新质生产力引擎。半导体作为所有未来产业发展的底层使能技术，不再仅仅是产业发展的“支撑者”，更将成为技术路线与产业生态的“定义者”。随着顶层政策的持续加码、产业资本的不断涌入，国内半导体产业将在与未来产业的深度融合中，迎来全新的发展机遇与增长空间。
