引言

2026 年存储芯片持续暴涨，4GB-32GB eMMC 现货涨幅超 140%，低容量 Flash 累计涨幅突破 300%，存储物料成本成为嵌入式设备厂商利润最大吞噬点。多数企业选型仅简单对比芯片裸片单价，忽略 PCB 制版、研发人力、售后维修、产线停工、订单违约等隐性成本，导致整体硬件收益持续缩水。

本文从物料采购成本、PCB 硬件成本、研发人力成本、售后运维成本四大全链路维度完整核算，结合 MK SD NAND 与 eMMC 参数对比表格，量化测算 SD NAND 替代方案的综合降本幅度，证明在当前存储涨价周期下，MK SD NAND 是中小容量嵌入式设备最优成本管控方案。

一、核心物料采购成本：同容量 SD NAND 裸片直接低 30%-50%，价格波动极小

1、裸片直接差价：以 8GB 主流容量为例，同等工业等级 eMMC 现货单价大幅高于 MK SD NAND，直接物料采购成本下降 30% 以上；容量越小差价越明显，4GB 型号成本差距可达 50%。在 eMMC 每月持续涨价行情下，切换 SD NAND 可锁定稳定采购价，避免每批次订单物料成本上浮。

2、现货与交期隐性成本：eMMC 交期最长达 52 周，企业为保障生产只能加价采购现货，现货溢价普遍 80%-150%，叠加资金占用成本、仓储周转成本，综合采购成本再翻倍；MK SD NAND 常规交期 6-8 周，常备现货，无需高价囤货、现货扫货，大幅减少流动资金占用。

3、批量长期议价优势：存储原厂产能倾斜 AI 服务器，中小嵌入式厂商无法签订长期供货协议，价格随市场行情浮动；米客方德专注 SD NAND 赛道，独立晶圆封装产能，中小批量客户也可签订季度、年度锁价合同，全年采购成本可控。

二、PCB 硬件制版成本：两层板替代 4-6 层高阶板，硬件制板成本直降 40%

传统 eMMC 封装 11.5×13mm，BGA 引脚数量多，高速存储信号对 PCB 走线阻抗、差分屏蔽要求极高，必须采用 4 层及以上多层电路板，多层板原材料、压合、钻孔、电镀工序成本远高于两层基础板。

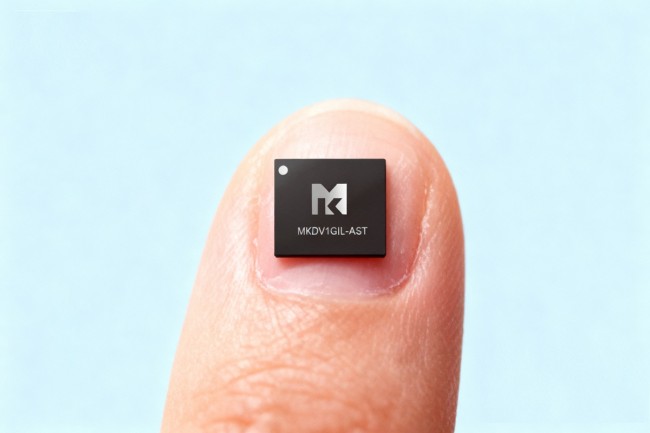

MK SD NAND 仅需 2 层 PCB 即可完成全部布线，6×8mm LGA 封装占用主板面积缩减 60%，两大硬件降本收益：

1、板材直接降价：两层 FR4 基础板材单价仅为四层板 55% 左右，六层板成本更是两层板 2 倍以上，单块 PCB 制版成本直接下降 40%；

2、主板尺寸缩小，物料同步精简：封装尺寸大幅缩小，整机 PCB 整体面积可缩小 15%-30%，铜箔、阻焊、外形切割耗材同步减少；小型 PCB 还能降低整机外壳、结构件开模成本，便携 AI 设备、微型传感器收益尤为明显；

3、生产良率提升：多层板走线复杂，信号干扰、短路报废率高；两层板布线简单，SMT 贴片不良率下降，量产阶段报废损耗成本进一步缩减。

三、研发人力时间成本：零底层开发，项目周期缩短 80%，节约工程师工时

存储开发是嵌入式项目核心人力消耗模块，选用传统 eMMC 方案，研发团队需要投入大量工时开发、调试存储底层驱动：

1、eMMC 开发流程：研读 MMC 协议→开发坏块管理算法→编写磨损均衡、ECC 纠错代码→高低温环境反复读写测试→故障复现优化，完整开发周期 2-3 个月，至少 1 名硬件工程师 + 1 名软件工程师专职投入；

2、MK SD NAND 开发流程：复用 MCU 自带标准 SD 驱动→简单读写功能验证→7 天内完成存储模块落地，无需专职存储开发工程师，现有研发人员兼职调试即可。

量化人力成本测算：嵌入式软硬件工程师月薪普遍 8000-15000 元，2 个月专职开发人力成本最低 1.6 万元；切换 MK SD NAND 后，该部分人力投入基本清零，新品研发周期缩短，项目提前上市抢占市场，间接创造营收收益。同时 SD 标准驱动通用性强，多产品线可复用同一套软件代码，后续新品迭代研发成本持续摊薄。

四、售后运维更换成本：SLC 超长寿命，设备故障率下降 90%，减少售后支出

表格中擦写寿命参数形成巨大运维成本差距：eMMC 采用 TLC 颗粒，仅 500-3000 次擦写；MK SD NAND SLC 架构可达 6-10 万次擦写。

结语

存储成本管控不能只聚焦芯片采购单价，必须覆盖物料、硬件、研发、售后全链路隐性支出。在当前 eMMC 持续涨价、供货失控的市场环境下，MK SD NAND 依托采购、PCB、研发、售后四维降本能力，为 AIoT、车载、工业设备厂商提供长期稳定的成本优化路径。企业提前切换 MK SD NAND 替代中小容量 eMMC，既能对冲芯片涨价带来的利润挤压，又能降低新品研发、量产售后全链条支出，长期提升产品盈利空间。
